Audio-GD Master 19 – Class A Kopfhörerverstärker

Lieferzeit auf Anfrage.
(Alle Geräte werden nach Kundenbestellung handgefertigt)



Highlights

• Echtes symmetrisches ACSS-Design
• Reine Class-A (9W @ 40 Ohm)
• Vorverstärker & Kopfhörerverstärker
• 2 Verstärkungsmodi für hohe und niedrige Empfindlichkeit



Übersicht

• Vollständig symmetrisches, reines Class-A-Design mit diskreten Analogstufen ohne OPA oder Koppelkappen in den Signalkanälen.
• Nicht rückgekoppelte analoge ACSS-Ausgangsstufe.

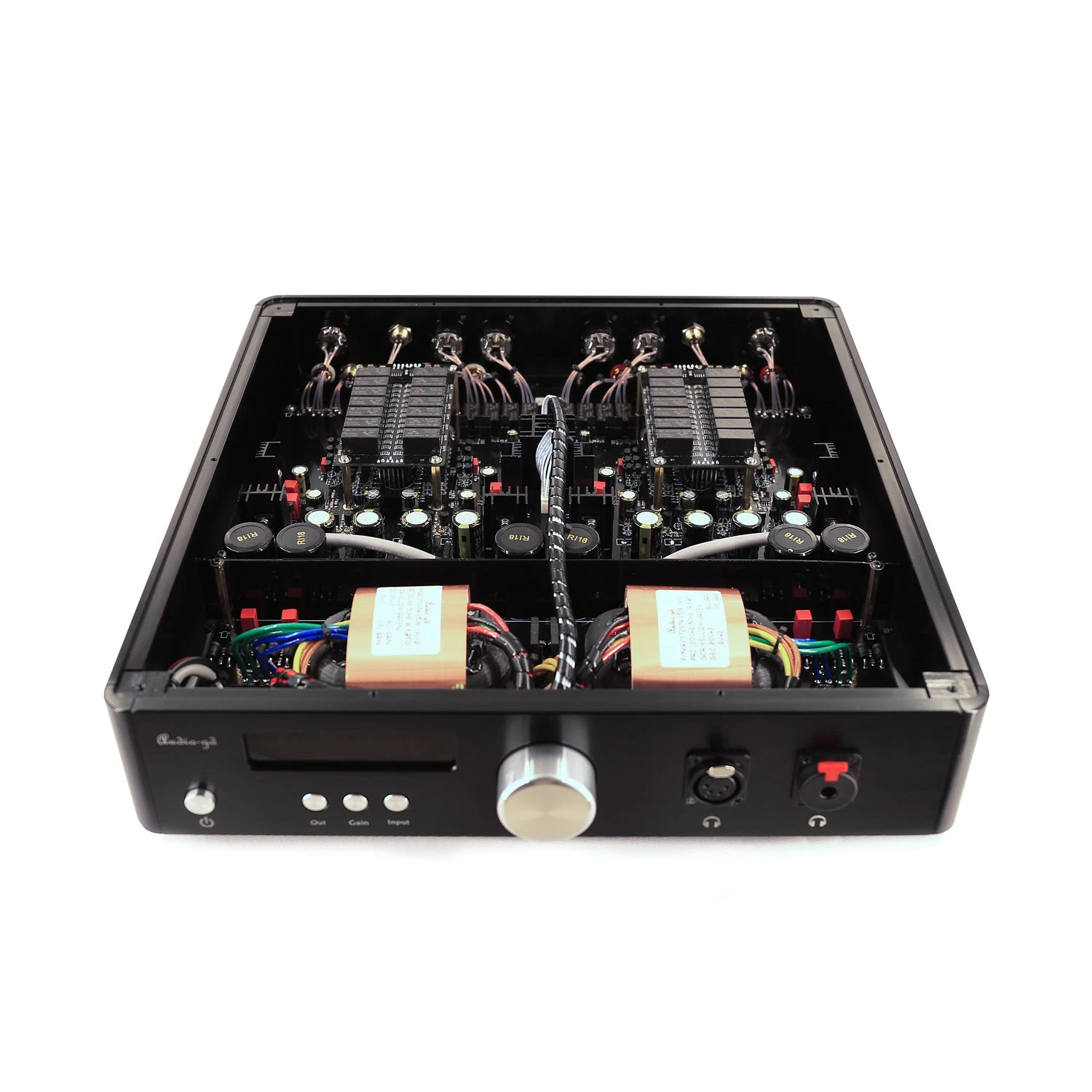

• Insgesamt 8 exakt aufeinander abgestimmte 150W-Transistoren (insgesamt 1200W) als Ausgangsstufen zur Realisierung großer Klasse-A-Ausgangsleistung.
• Verwendung von zwei R-Kern-Transformatoren (insgesamt 100 W) als getrennte Stromversorgungen für die digitalen Steuerkomponenten, den rechten und linken Kanal.
• 4 Gruppen reiner Klasse-A-Netzteile versorgen die Audioschaltungen.
• Es werden mehr als 35.000uf NOVER-Kondensatoren in Audio-Qualität verwendet, um eine reichliche und gleichmäßige Stromversorgung zu gewährleisten.
• Verwendet hochwertigste Bauteile und exakt aufeinander abgestimmte Transistoren, OCC-Drähte.
• Vierkanalige, 100-stufige, digital gesteuerte Lautstärkeregelung auf Relaisbasis vermeidet Kanalungleichgewicht und verbessert die Klangqualität.
• Supper Exponential Volume Charakteristik, einfaches Anpassen der Lautstärke bei sehr hohen Kopfhörern/Lautsprechern ohne Änderung des Gain-Modus.
• 16,25DB in insgesamt 2 Arten von Verstärkungsmodi können die niedrige Empfindlichkeit Kopfhörer sehr gut fahren.

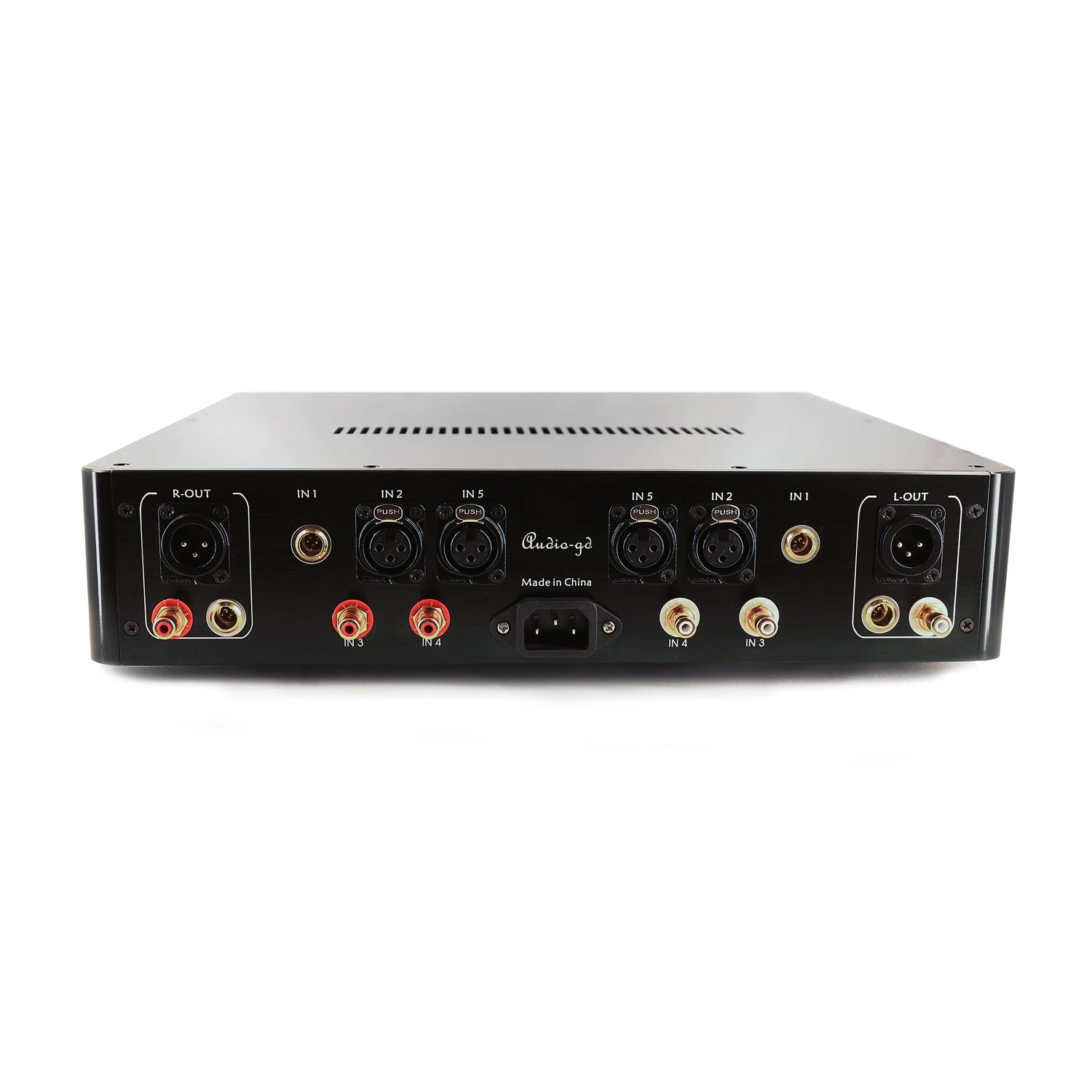

• 5 Gruppen Eingang: RCA X2, XLR X2, ACSS X1
• Vorverstärker-Ausgang: XLR / RCA / ACSS

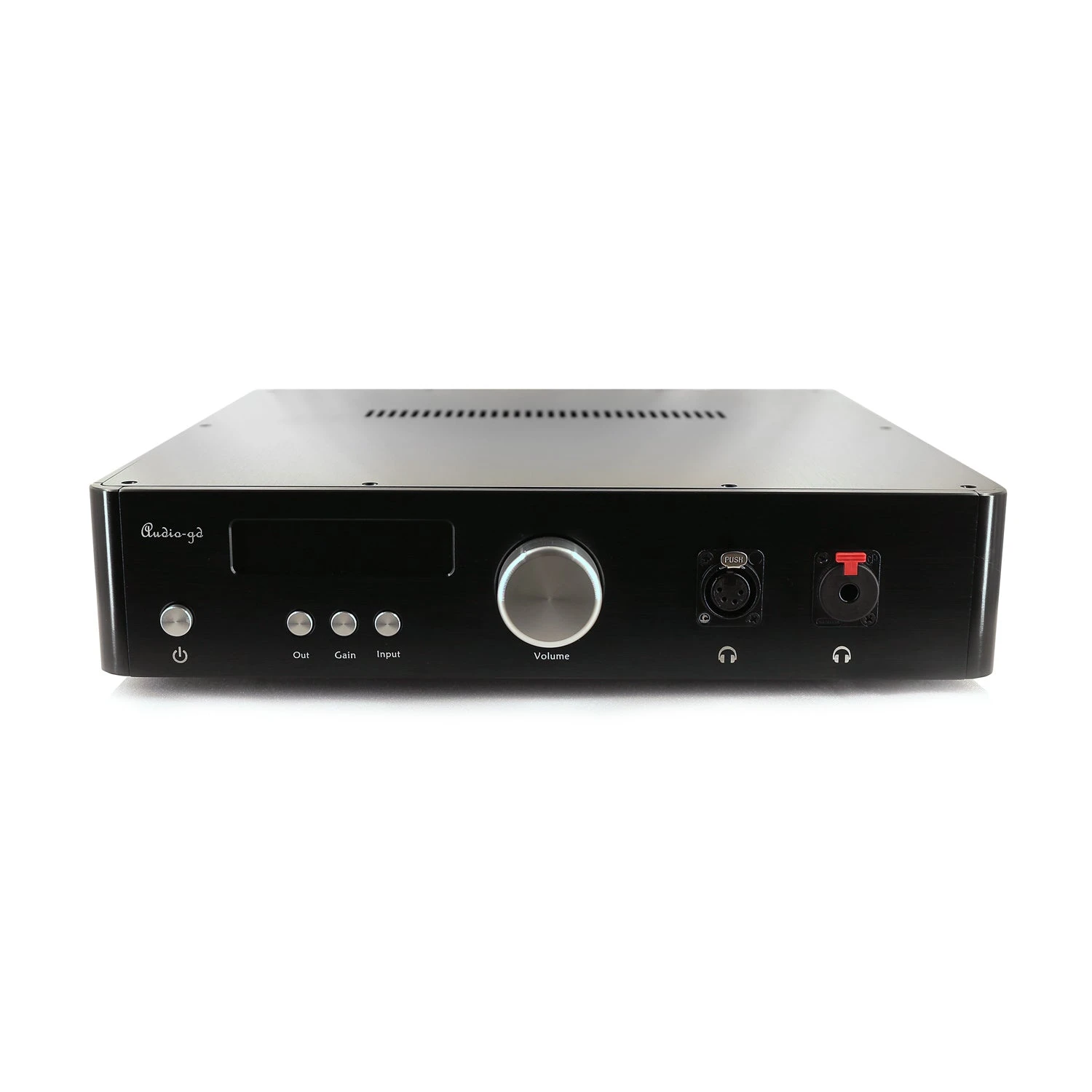

• Ausgang des Kopfhörerverstärkers: 4pins XLR X1 / 6.3MM X1



Technologie-Detail

Master 19 ist ein echtes symmetrisches Design, bei dem das neueste ACSS-Design zum Einsatz kommt, das die XLR-Verbindung so verbessern kann, dass sie genauso gut klingt wie die ACSS-Verbindung. Sie scheinen komplex, aber in Wirklichkeit sind sie das einfachste Design, das die Welt je hatte, ihre eine Menge Komponenten, um die Stromversorgung zu verarbeiten. Der einfachste und kürzeste Signalweg bringt den neutralsten und am wenigsten verfärbten Klang hervor.

Der Master 19 verwendet einen einstufigen ACSS-Verstärker mit extrem geringer Verzerrung, der direkt auf die Hauptplatine gelötet ist. Er ist ein vollwertiger Klasse-A-Vorverstärker/Kopfhörerverstärker und verwendet Klasse-A-Netzteile.

ACSS ist eine Technologie ohne Rückkopplung, die mit diskreten Verstärkern arbeitet. Die meisten Leute wissen, dass das Design mit globaler Rückkopplung bei Testmessungen bessere Werte liefern kann, während das Design ohne Rückkopplung bei Testmessungen nicht so gut abschneidet, dafür aber einen besseren Klang für die Ohren des Menschen bietet. Hier gibt es einen Konflikt zwischen den klassischen Schaltungen. Das ACSS eröffnet jedoch ein neues Feld, da es einen färbungsärmeren, neutraleren Klang mit sehr geringer Verzerrung und hoher Linearität bieten kann. So kann er die Dynamik, die Details und den neutralen Klang beibehalten, ohne hell oder hart zu klingen.

Die gesamte Signalverstärkung erfolgt durch Strom, alle Transistoren arbeiten im reinen Class-A-Modus.

Die Ausgangspuffer des Master 19 sind mit 4 Paar Leistungstransistoren (150W / 15A) bestückt, die im reinen Class-A-Modus arbeiten, die Ausgangsimpedanz beträgt nur 1 Ohm und kann die meisten Kopfhörer und Verstärker antreiben.
Beim Master 19 wurden alle Komponenten der vier Kanäle vor der Installation genau aufeinander abgestimmt.

Starke Klasse-A-Ausgangsstufen

Der Master 19 verfügt über 4 Gruppen von Diamant-Differenz-Ausgangsstufen als Balance-Drive-Stufe, alle Teile wurden vor der Montage exakt aufeinander abgestimmt, so dass keine menschliche Anpassung erforderlich ist.

Die Ausgangsstufen hatten vier Paar 150W Transistoren, die auch unter reinem Klasse A Zustand arbeiten, der Balance-Ausgangsmodus hatte 4X mal mehr Leistung als der gleiche Zustand single-ended Modus.

Das reine Klasse A Design hatte größere Antriebsfähigkeit als die Spezifikationen, es fahren die Kopfhörer nicht schlechter als eine doppelte Leistung Klasse AB Design, nicht zu verweisen, die reine Klasse A ist der beste Sound-Design in Wert. Die Balance Drive-Modus kann das Rauschen und die Verzerrung am Ende des Kopfhörers zu töten, viel verbessern die Klangbühne, Hintergrund und die Transparenz, ect.

Stromversorgung

Drei spezielle Transformatoren versorgen den Audio- und den Steuerschaltkreis separat mit Strom.

Der Master 19 verwendet 4 Gruppen von reinen Klasse-A-Netzteilen.
Das parallel geschaltete Klasse-A-Netzteil hat eine sehr hohe Eingangsimpedanz, um zu verhindern, dass Impulse durch das Netzteil den Vorverstärker beeinträchtigen, und eine niedrige Ausgangsimpedanz mit sehr hoher Geschwindigkeit und hoher Linearität, so dass es eine sehr saubere Stromversorgung ist.

Der Master 19 verwendet separate lineare Netzteile für die Anzeige- und Steuerteile, um zu vermeiden, dass Störungen durch die Stromleitung den Verstärker beeinträchtigen.

Eingang/Ausgang

Der Master 19 kann nicht nur symmetrische XLR-Signale oder unsymmetrische RCA-Signale einspeisen, sondern auch das erstklassige ACSS-Stromsignal. Er kann auch RCA-Signale, symmetrische XRL-Signale und ACSS-Stromsignale an den Endverstärker ausgeben. Bei Verwendung des RCA-Eingangs kann der Master 19 in ein symmetrisches ACSS-Signal umwandeln und ein echtes symmetrisches Signal von XLR und ACSS ausgeben.

Der ACSS-Eingang / Ausgang kann kompatibel mit KRELL CAST Produkte und SATRI Technologie Zahnräder. Der XLR/Cinch-Anschluss ist mit allen Audiogeräten der Welt kompatibel.

Master 19 kann RCA, XLR und ACSS gleichzeitig im Vorverstärker-Ausgangsmodell ausgeben, im Kopfhörerverstärkermodell kann Master 19 XLR ausgeben, einseitig für Kopfhörer.

Die Eingangskanäle des Master 19 verfügen über eine getrennte Abschirmung. Beim Umschalten werden die Leerlaufsignalleitungen, die mit dem Gerät verbunden sind, und das Erdungskabel vollständig getrennt. Die freien Eingangsanschlüsse des Geräts sind abgeschirmt. In diesem Fall wird die Klangqualität auch bei mehreren angeschlossenen Geräten nicht beeinträchtigt.

Lautstärkeregler

Die Lautstärkeregelung unterscheidet sich auch von der konventionellen Technik. Konventionelle Lautstärkeregelung Technologie ist die Lautstärkeregelung in der analogen Verstärker-Eingangsstufe durch einen Lautstärkeregler implementieren, um das Signal zu reduzieren.

Die Qualität des Lautstärkereglers wirkt sich direkt auf die Klangqualität aus. Bei geringer Qualität des Lautstärkereglers gehen Details verloren, und ein Ungleichgewicht der Kanäle führt zu einer Verzerrung der Klangbühne. Auch die hohe Leistung Lautstärkeregler noch dazu führen, dass das Detail zu verlieren. Unabhängig von der Qualität der Lautstärkeregler, muss das S/N am schlechtesten sein.

Aber in der Master 19 haben wir die I / V-Wandlung Lautstärkeregelung, die Lautstärkeregelung nur eine variable passive I / V-Wandlung Platz an der ACSS Verstärkerausgang, wo der Ausgang ist das aktuelle Signal, nicht das Spannungssignal. Die Lautstärkeregelung ist eine I/V-Wandlung, und die Lautstärke hängt von der Umwandlung des Stroms (I) in die Spannung (V) ab. (Wie bei R-2R D/A-Chips, die eine passive I/V-Wandlung ausgeben) Es kann das Signalfrequenzband flach halten und verliert keine Details. Er kann die Klangqualität bei jeder Lautstärke nicht verschlechtern. Nach der Lautstärke, gibt es vier Gruppen Diamant nicht-Feedback-Puffer-Ausgangsstufen bieten die sehr niedrige Ausgangsimpedanz.

Die Qualität der Lautstärkeregelung ist sehr wichtig in der realen Balance Getriebe. Es muss garantieren, die vier Kanäle Signalsteuerung genau auf die Leistung der realen Balance Getriebe zu erreichen. Wenn die kühlen und heißen der Balance-Signal kann nicht garantieren, genau, wird die Balance-Ausgang hat große Verzerrung verursachen die Klangqualität und Leistung sogar viel schlechter als ein einziges Ende Getriebe verschwenden die Balance Getriebe Design und die Kosten.

Im Master 19 wird eine vierkanalige digitale Lautstärkeregelung mit Relais eingesetzt. Master 19 hat insgesamt vier Kanäle durch die Änderung der DALE-Widerstände, um die Lautstärke für die Kanäle unausgewogen zu vermeiden, erreichen die beste Leistung und Klangqualität des Gerätes zu steuern.

Master 19 hat 100 Schritte Lautstärkeregelung, Regelbereich erreichen 90DB (in der Regel die Schritte Volumen Ports, Potentiometer Volumen Port, Relais Basis Lautstärkeregelung haben alle rund 70DB Bereich), sehr glatte Regelbereich auf den ersten 50 Schritte, zusammen mit 20DB hohe Verstärkung, so kann sehr einfach die Lautstärke für beide hoch / niedrig Empfindlichkeit Kopfhörer und Lautsprecher. Während der Änderung der Lautstärke, die verschiedenen Relais brechen oder zu schließen, kann es leicht wechselnden Ton auf den Ausgang und verschwinden, während Stop ändern die Lautstärke hatte.

Komponenten

Verwendet ausschliesslich audiophilen Komponenten, einschließlich Toshiba-Transistoren, WIMA-Kappen, benutzerdefinierte Bestellung NOVER (UK-Marke) Kappen, alle audiophilen Grad Eingangs-und Ausgangsbuchsen. Master 19 alle Teile von vier Kanälen hatte genaue Übereinstimmung vor der Installation.



 Spezifikationen

S/N Ratio	>130DB
THD	<0.003 %
THD + N	<0.005 %
Gain	Low Gain : +16 DB  (XLR) High Gain : +25DB  (XLR)
Volume characteristic	100 steps Supper Exponential Volume Characteristic
Headphone amp Output Power  (Balanced , Pure Class A )	40 ohm:   9000MW 100 ohm: 3800MW 300 ohm: 1250MW 600 ohm:   630MW
Headphone amp Output Power  (Single-ended , Pure Class A )	40 ohm:   2500MW 100 ohm: 1050MW 300 ohm: 350MW 600 ohm:   175MW
Preamp Output Level (Max)	10V @ RCA  20V @ XLR 2.4+2.4MA @ ACSS
Output impedance	1 ohm
Input impedance	90K ohm @ XLR <10 ohm @ ACSS
Frequency Breadth (XLR input)	20Hz – 20KHz ( +/- 0DB ) 1Hz – 220K (+0DB, -3DB)
Channels cross	> 130DB
Channels imbalance	< 0.05DB
Power Requirement	1 Version  100-120V  AC 50/60 Hz 2 Version  220-240V  AC 50/60 Hz
Power Consumption	45W @240V or 120V
Transformer Power	100W (2 transformers)
Package Weight	Approximately 7KG
Dimensions	W360 X L360 X H85(MM, Fully aluminium )
Accessories	Power cord  X1
