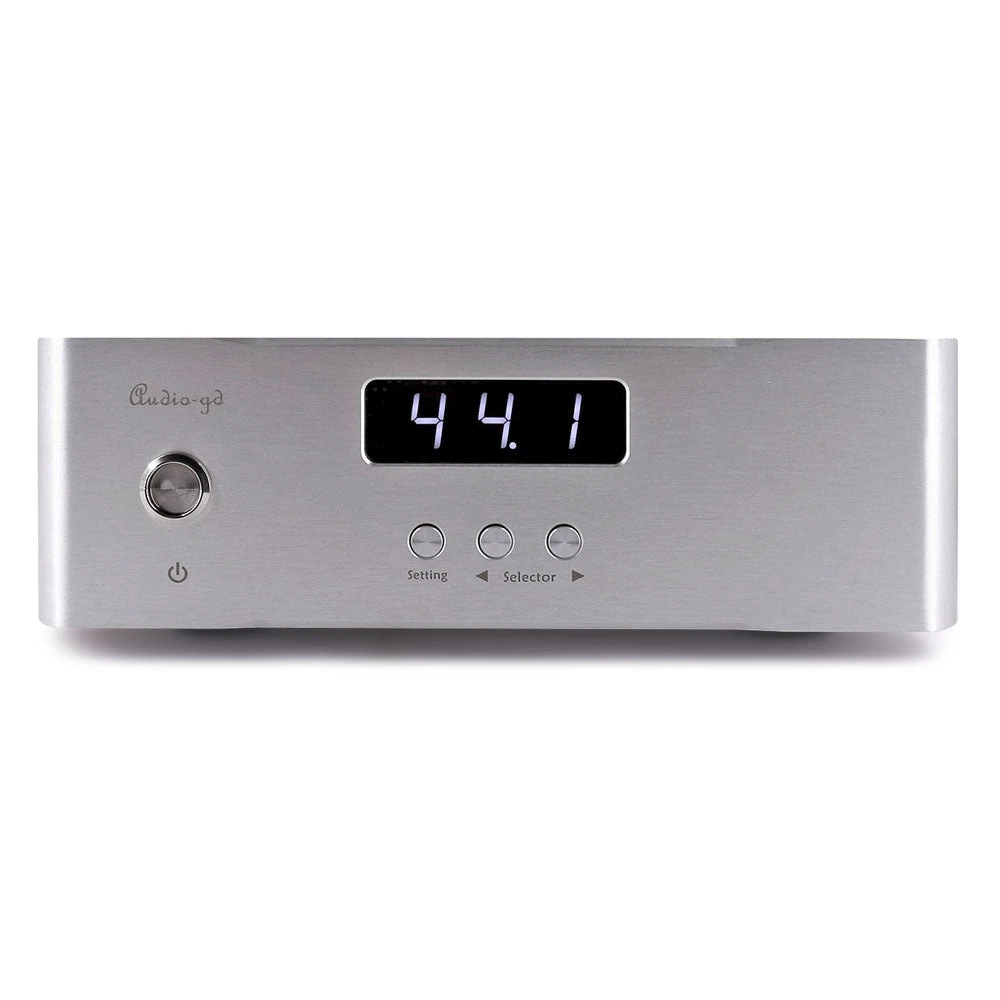

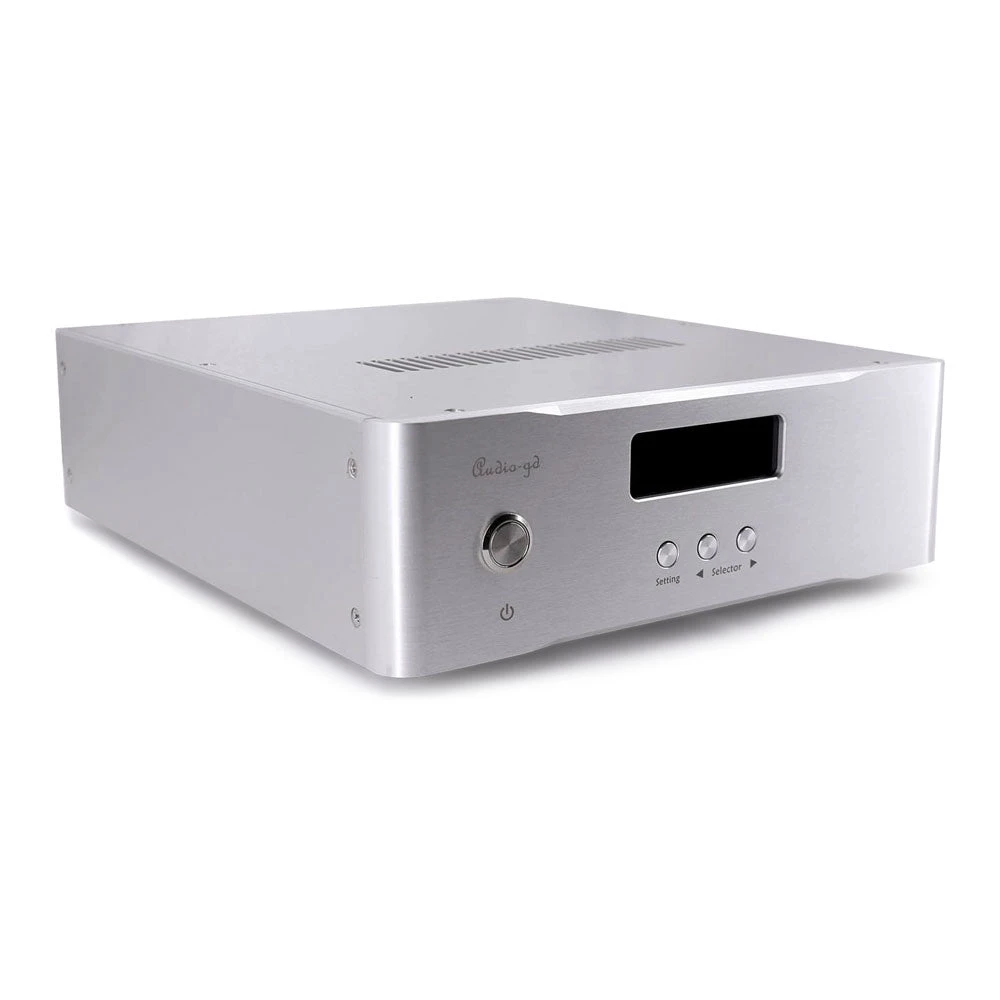

Audio-GD R-1 NOS DAC – R2R NOS DAC

Lieferzeit ca. 2 Wochen.

Highlights

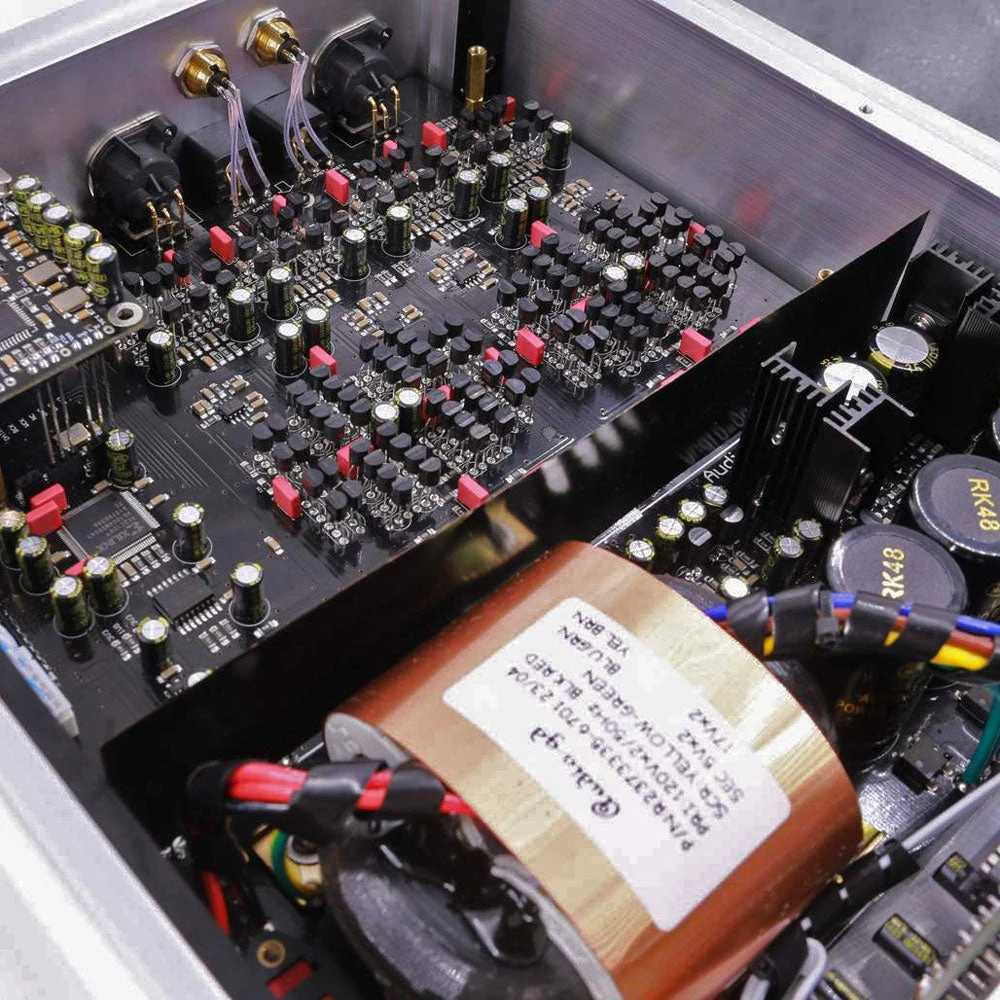

• 8 voll diskrete R-2R DA-Wandler (2 Stück DA-7 Platinen), die im symmetrischen Modus arbeiten.

• 4 voll diskrete native DSD-Decoder arbeiten im symmetrischen Modus.

• 32bit / PCM384K /DSD512 asynchrone Übertragung über den Amanero 384 usb Eingang.

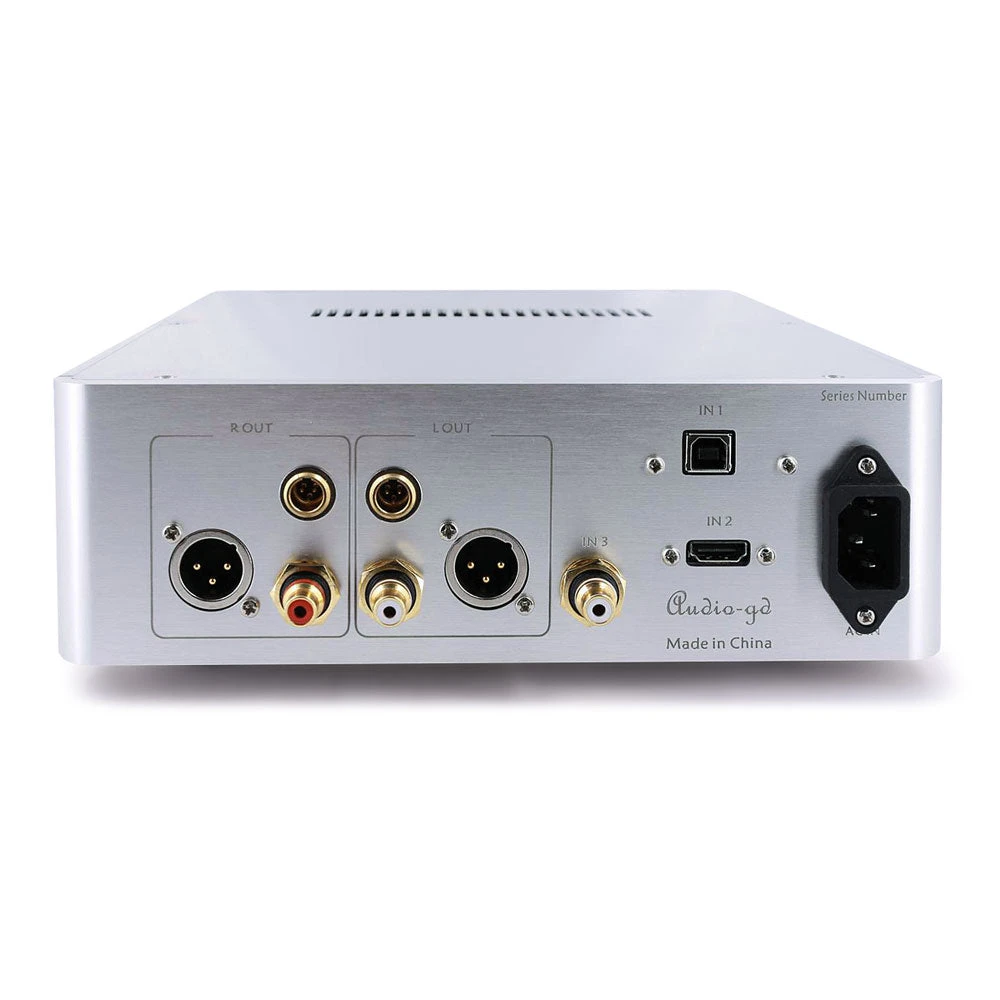

• Alle Eingänge mit galvanischem Isolator

• Vollständig diskreter Aufbau der Stromsignalübertragung ohne OPA im Signalweg.




R-1 NOS DAC – reiner, natürlicher Klang

Einige Leute lieben den Klang des reinen NOS-Modus, so dass wir den R-1 NOS so konzipierten, dass der reine NOS-Modus optimiert wird und einen reinen musikalischen Klang bietet.

Das NOS-Design benötigt kein Haupttaktsignal für die Arbeit, das ist der Vorteil des NOS-Designs, um den Effekt des Jitters des Haupttakts zu vermeiden.

Im R-1 NOS-Digitalprozessor wenden wir die Zero-Delay-Technologie an, die eine exakte Synchronisation von Daten und Takt garantiert, um den Jitter zu reduzieren.
In der R-1 NOS Design, wenden wir die galavanische Isolator vor dem DA Teile und analoge Teile, isolieren die alle digitalen Eingänge und den digitalen Prozessor, die die bessere saubere Klangqualität bieten.

8 Gruppen eingebauter 24bit R-2R Decoder und 4 native DSD Decoder arbeiten im symmetrischen Modus, wir verwenden die DA 7 Module, die ein offensichtliches Upgrade gegenüber der letzten Generation des R-1 darstellen.

Durch die Verwendung der neuesten, diskret aufgebauten, servostabilisierten Stromversorgung zur Speisung der digitalen Schaltkreise ist der Geräuschpegel vergleichbar mit dem einer Batterie, jedoch ohne deren trockene und dünne Klangeigenschaften, und somit ist die Betriebstemperatur des Produkts deutlich niedriger als beim Vorgängermodell. Die analogen Schaltkreise werden nach wie vor von einem reinen geregelten Class-A-Netzteil gespeist, um beste Klangergebnisse zu erzielen.



Röhrenähnlicher Klang

Die Grundausführung von NOS hat einen röhrenähnlichen Klang oder ein Vinylgefühl. Es kann mit der Verzerrung zu tun haben, die ähnlich wie diese, in der Regel zwischen 0,01% und 0,1%. Einige teure, in den USA hergestellte DACs haben sogar noch schlechtere Spezifikationen, aber viele Leute finden, dass sie einen schönen Klang haben.

Die Verzerrung des R-1 NOS ist vergleichbar mit der eines Vakuumverstärkers oder Plattenspielers und mit der des erwähnten teuren DAC aus den USA. Aber der Geräuschpegel ist besser als 120DB, viel höher als der eines Vakuumverstärkers oder Plattenspielers.

Einige Dinge, die Sie vor dem Kauf über das NOS-Design wissen sollten

„NOS“ steht für „Non Oversampling“. Bei der Verwendung eines NOS-Designs sind die Spezifikationen gewöhnlich, da die begrenzte Bittiefe des Signals THD und S/N beeinflusst.

Trotz der Tatsache, dass sich das Quantisierungsrauschen auf das Signalrauschen auswirkt, erreicht der R-1 NOS immer noch sehr niedrige Rauschwerte, viel besser als die meisten Röhrenverstärker und Plattenspieler.

Um bessere Spezifikationen auf dem Papier zu erhalten, verwenden viele Designs einen ziemlich komplexen LC-Analogfilter nach der D/A-Wandlung. Aber der LC-Filter hat in der Regel keinen flachen Frequenzgang, und die große Phasenverschiebung, die er verursacht, beeinträchtigt die Klangqualität ebenfalls erheblich.

In den 1980er Jahren wurden Oversampling und FIR-Filter erfunden, die eine Verbesserung der Klangqualität im Vergleich zur Anwendung eines LC-Filters ermöglichten. Auf dem Papier wurden gute Ergebnisse erzielt, so dass diese Technologie seither weitgehend eingesetzt wird.

Einige Leute mochten jedoch den Klang des NOS-Designs immer noch lieber und waren der Meinung, dass es ohne die zusätzliche Verarbeitung den ursprünglichen Charakter des Klangs besser bewahren konnte, wie in der realen Welt, und vertrauten eher ihren Ohren als den Spezifikationen.



Genauigkeit der Leiterwiderstände (Toleranz)

Viele Leute glauben, dass die Toleranz der Widerstände in der Leiter am wichtigsten ist, um die beste Leistung zu erreichen. Heutzutage ist eine Auflösung von 24 Bit Standard. Welche Toleranz ist erforderlich, um eine 24-Bit-Auflösung zu erreichen?

Wenn wir 16 Bit betrachten, ist die Toleranz von 1/66536, 0,1% (1/1000) bei weitem nicht genug, selbst eine Toleranz von 0,01% (1/10000), die beste Toleranz, die es heute auf der Welt gibt, kann 16 Bit immer noch nicht korrekt verarbeiten; wir rechnen hier nicht einmal mit 24 Bit!

Die Toleranz des Widerstands wird niemals die Unvollkommenheiten eines Leiters lösen. Dies würde Widerstände mit einer Toleranz von 0,00001% und einer Auflösung von 24 Bit erfordern. Dies ist nur theoretisch möglich, da die diskreten Schaltlogik-Chips bereits eine zu hohe interne Impedanz aufweisen und die unmögliche Toleranz eines Widerstands zerstören würden.

Die Lösung besteht darin, die Leiter zu korrigieren und sich nicht auf die Toleranz der Widerstände zu verlassen. Es ist eine Kombination aus beidem: Widerstände mit sehr geringer Toleranz, die durch eine Korrekturtechnologie gesteuert werden, und ein sehr schnelles FPGA/CPLD, das in unserem Entwurf eingesetzt wird.

Die Bedeutung des FPGA/CPLD

FPGA/CPLD steht für Programmable Array Logic.

Heutzutage wird das FPGA/CPLD in vielen hochwertigen DACs eingesetzt, wie z.B. dem beliebten ROCKNA WAVEDREAM DAC.

Wir haben FPGA/CPLD in unseren DAC Produkten seit 2008 eingesetzt. R-1 NOS hat 6 CPLD programmierbare Chipsätze eingebaut, um die verschiedenen konfigurierten Schaltungen zu trennen und Unterbrechungen zu vermeiden.

Das interne Hardware-Design wird vollständig durch komplexe Software gesteuert. Ein großer Vorteil ist die Tatsache, dass die Software im FPGA/CPLD leicht aufgerüstet werden kann, um neue Funktionen anzubieten oder die Leistung zu verbessern. Ein solches Design ist sehr flexibel und zukunftssicher!
