Audio-GD R-8HE MK3 – Discrete High-End R2R DAC

1 Stück auf Lager. Sofort lieferbar.

R-8HE MK3

Echter symmetrischer volldiskreter R2R Ladder DAC mit eingebautem regenerativem Netzteil.



Neuheiten und Verbesserungen

Es ist 3 Jahre her, dass der R-8 2018 auf den Markt kam. Dank der vollständig programmierbaren Schaltkreise des R-8 haben wir die Firmware kontinuierlich aktualisiert, um die Erfahrung des Besitzers zu verbessern.

Der R-8HE MK3 wurde in den ersten Monaten des Jahres 2021 entwickelt und getestet, woraufhin mehr als ein halbes Jahr kontinuierliches Probehören sowie Software- und Hardware-Feinabstimmung folgten.

Der R-8HE MK3 verwendet die neuesten diskreten, servostabilisierten Stromversorgungen, deren Leistung nach mehr als einem Jahr der Kalibrierung und Optimierung jedes Teils der Schaltung mit der von Batterien vergleichbar ist.

Die DA-Teile verwenden diese neuen diskreten servostabilisierten Netzteile, die analogen Schaltungen werden weiterhin von reinen Class-A-Netzteilen gespeist, um den besten Klang zu erzielen, wie bei Hörtests festgestellt wurde.

Die Produktion und der Verkauf wurden erst geplant, als wir mit dem realistischen Klang völlig zufrieden waren. Die Verbesserung im Vergleich zur vorherigen Generation ist ganz offensichtlich.

1. Vollständig diskrete Bauteile werden in einem wirklich ausgewogenen Stromübertragungsdesign verwendet. Vier Sätze vollständig diskreter und unabhängiger DSD-Hardwaredecoder.

Acht Sätze vollständig diskreter R-2R-DA-Module zur Bildung eines symmetrischen Zweikanal-Push-Pull-Decoders. Die DA-Schaltkreise werden mit der neuesten diskreten, servostabilisierten Stromversorgung gespeist. Der Geräuschpegel ist vergleichbar mit dem einer Batterie, jedoch ohne deren trockene und dünne Klangeigenschaften, so dass die Betriebstemperatur des Produkts deutlich niedriger ist als die des Vorgängermodells. Die analogen Schaltkreise werden nach wie vor von einem reinen geregelten Class-A-Netzteil gespeist, um beste Klangergebnisse zu erzielen (Neues Upgrade)

2. Durch langes Hören und Studieren des Klangs eines Plattenspielers ist es uns gelungen, die Klangcharakteristik des analogen Vinyls in dieses Produkt zu integrieren, was optional über die Frontplatte möglich ist. (Neue Funktion)

3. Sowohl die USB- als auch die HDMI-Eingänge sind mit Isolatoren und zwei Sätzen linearer Netzteile ausgestattet, die die USB- und HDMI-Module vor den Isolatoren getrennt mit Strom versorgen, um Störungen durch Signalquellen zu vermeiden.

a, USB verwendet einen Zweiwege-Übertragungsisolator, der nicht nur die IIS-Signale an den FPGA-Prozessor überträgt, sondern auch das vom FPGA-Prozessor gesendete synchrone Taktsignal empfängt.

Die USB-Schnittstelle selbst ist nicht mehr mit Taktgebern ausgestattet. Der synchrone Takt wird eingesetzt, um die Signalübertragung genauer zu machen und die Klangqualität auf ein hervorragendes Niveau zu heben. Die Klangqualität ist nun tatsächlich besser als bei der Vorgängergeneration des R-8 2020, der vom DI-20 gespeist wird (allerdings nicht ganz so gut wie beim DI-20HE).

b, das HDMI-Modul ist jetzt mit einem unabhängigen Isolator ausgestattet, um die Klangqualität des HDMI-Eingangs zu verbessern.

4. Funktion zur Anzeige der Abtastrate des Eingangssignals. (Neue Funktion)

5. Die digitalen Schaltungen des gesamten DAC bestehen aus einem FPGA und fünf CPLDs (beides programmierbare Bausteine), die eine Trennung der verschiedenen Funktionsschaltungen ermöglichen und Interferenzen verhindern. Das FPGA arbeitet im parallelen Datenverarbeitungsmodus.

Das IIS-Signal ist eine serielle Datenübertragung. Jedes Datenbit benötigt einen Taktzyklus. Ein Frame mit Daten des linken und rechten Kanals erfordert 64 Taktzyklen, so dass eine Stabilität über 64 Taktzyklen erforderlich ist.

Der parallele Modus benötigt nur einen Takt, um die 32-Bit-Daten des linken und rechten Kanals zu übertragen und zu verarbeiten, was die Verarbeitungsgeschwindigkeit erheblich verbessert und weniger von der Stabilität des Takts beeinflusst wird.

Die IIS-Eingangsdaten (USB und HDMI-IIS) werden in zwei parallele 32-Bit-Datensätze umorganisiert, sobald sie eingegeben werden. Nachdem das SPDIF-Signal demoduliert wurde, wird es ebenfalls über zwei parallele 24-Bit-Datensätze an die nächste Verarbeitungsstufe weitergeleitet.

DSD-Daten werden ebenfalls in zwei Gruppen mit 64-Bit-Parallelverarbeitung reorganisiert, sobald sie eingegeben werden.

Laut Hörvergleichen kann der Parallelverarbeitungsmodus den Klang klarer und neutraler machen, mit besserer Dynamik und einem analogeren Geschmack.

6. Zwei erstklassige TCXOs von Accusilicon mit Frequenzen von 90 und 98 MHz sorgen für die Synchronisierung des gesamten Geräts und werden bei der Wiedergabe aller Datenraten ohne PLL-Upscaling eingesetzt. Das Clock-Management-Design der neuen Architektur sorgt für einen stabileren Takt, was zu höherer Transparenz und mehr Details führt.

7. DSD verwendet den eingebauten asynchronen Taktgeber, um das Timing zu verbessern, was die Klarheit und Dynamik der Wiedergabe deutlich erhöht.

8. SPDIF unterstützt die DOP-Wiedergabe.

9. Alle Digitalmodus-Einstellungen können live an der Frontplatte geändert werden.

10. Auf der Rückseite des Geräts befindet sich ein Anschluss für Firmware-Upgrades (es ist nicht nötig, die Abdeckung zu öffnen, um die Firmware zu aktualisieren).

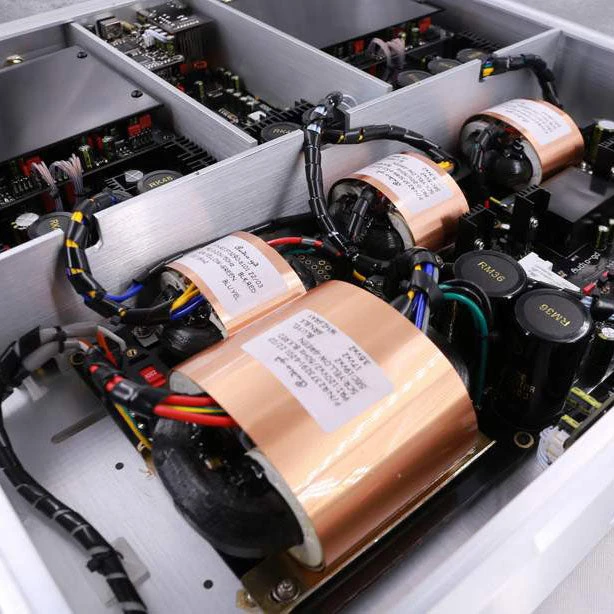

Vollständig analoge regenerative Stromversorgung

Eine regenerative Stromversorgung ist wie ein privater Generator, der in die Maschine eingebaut ist. Es kann die Störungen auf der Stromleitung weitestgehend herausfiltern, die Audiokomponenten mit superreinem Strom versorgen und dem Audiosystem und den Endbenutzern einen stimmigen und beeindruckenden Bass und ein hochanaloges Signal wiedergeben.

Bei der Implementierung der regenerativen Stromversorgung wird der 120V/220V-Wechselstrom über den regenerativen Eingangstransformator in Gleichstrom umgewandelt, der dann über ein paralleles stabilisiertes Class-A-Netzteil an den regenerativen Wellenformgenerator und den Treiber geliefert wird.

Ein Satz symmetrischer regenerativer Wellenformgeneratoren erzeugt eine extrem verzerrungsarme 50-Hz-Sinuswelle. Nach einer symmetrischen Verstärkungsstufe und einer leistungsstarken Treiberstufe geben drei regenerative Ausgangstransformatoren eine reine Spannung aus, die sowohl in Bezug auf die Amplitude als auch auf die Frequenz stabil ist.

Zwei Sätze parallel geregelter Class-A-Netzteile versorgen unabhängig voneinander die analogen Ausgangsstufen des linken und rechten Kanals sowie die digitalen Audioteile mit ihren verschiedenen Verarbeitungsfunktionen. Sowohl der regenerative Wellenformgenerator als auch der Treiber werden von einem stabilisierten Klasse-A-Netzteil versorgt, so dass ihre Arbeit nicht durch Netzschwankungen und Störungen beeinträchtigt wird.

Der Klasse-A-Shunt-Regler hat eine sehr hohe Eingangsimpedanz, um Interferenzen zu blockieren und zu verhindern, dass Störungen auf der Netzleitung in den Audioschaltkreis eindringen und die Klangqualität beeinträchtigen; außerdem wird das Übersprechen vermieden, das von den linken und rechten Signalen durch die Stromversorgung erzeugt wird, wodurch die Trennung verbessert wird. Die niedrige Ausgangsimpedanz hat eine ausgezeichnete Linearität und Geschwindigkeit, was auch ein hervorragendes Design für ein geregeltes Netzteil ermöglicht. Audio-gd’s

Argumente für das Design der regenerativen Stromversorgung:

1. Durch die interne Designanalyse und den tatsächlichen Testvergleich des AP SYS-2722 ist die Verzerrung des rein analogen regenerativen Sinusgenerators viel geringer als die von digitalen Synthesegeneratoren.

2, Die digitale Antriebsstufe kann eine höhere Effizienz der Leistungsumwandlung haben, aber die vollständig analoge Antriebsstufe hat einen eher analogen Geschmack.

3. Die Frequenz der regenerierten Wellenform von 400 Hz hat eine höhere Effizienz der Leistungsumwandlung. Allerdings ist die regenerierte Wellenformfrequenz von 50 Hz weiter vom empfindlichen Bereich des menschlichen Gehörs entfernt als 400 Hz, und die Klangqualität ist daher weicher und natürlicher mit 50 Hz.



Die Vorteile des R-2R DAC:

• R-2R wandelt das Taktsignal nicht in das Ausgangssignal um.
• R-2R ist unempfindlich gegenüber Jitter, während Delta-Sigma sehr empfindlich ist.
• Der Ausgangssignalpegel von R-2R ist genauer als Delta-Sigma.
