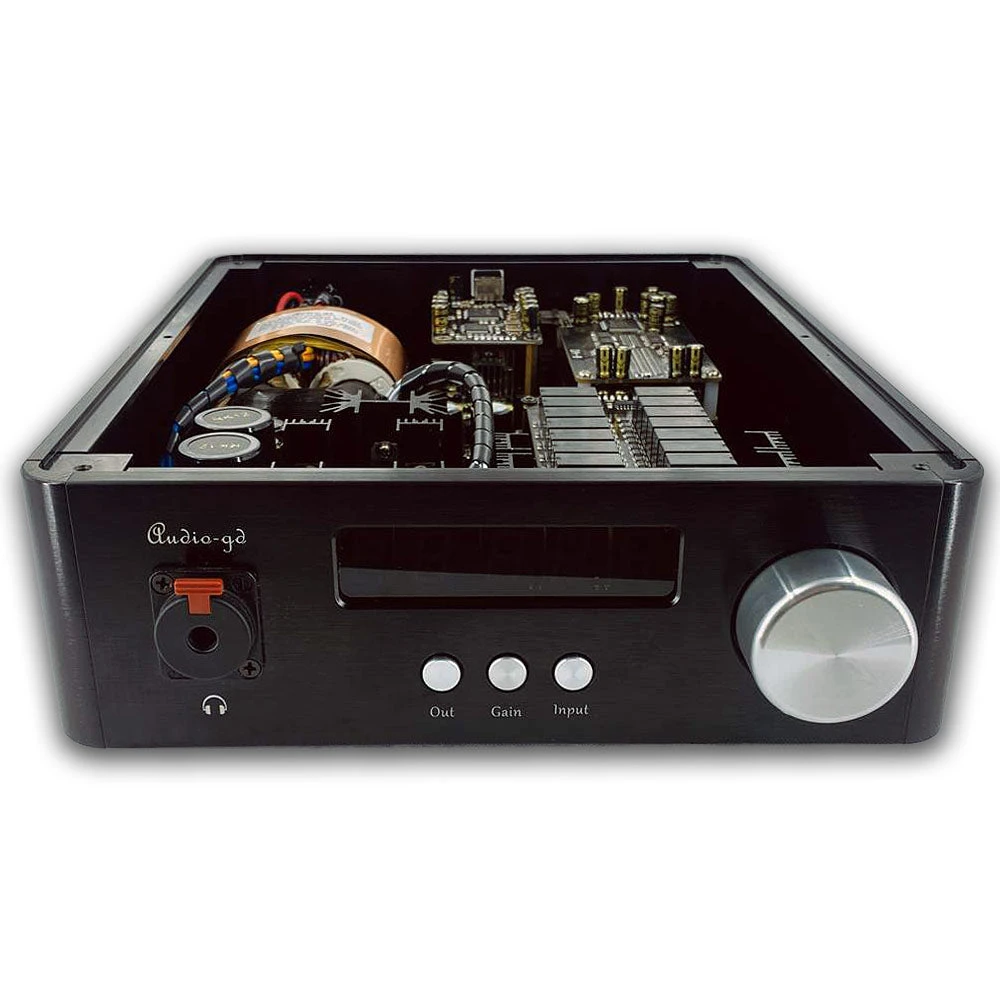

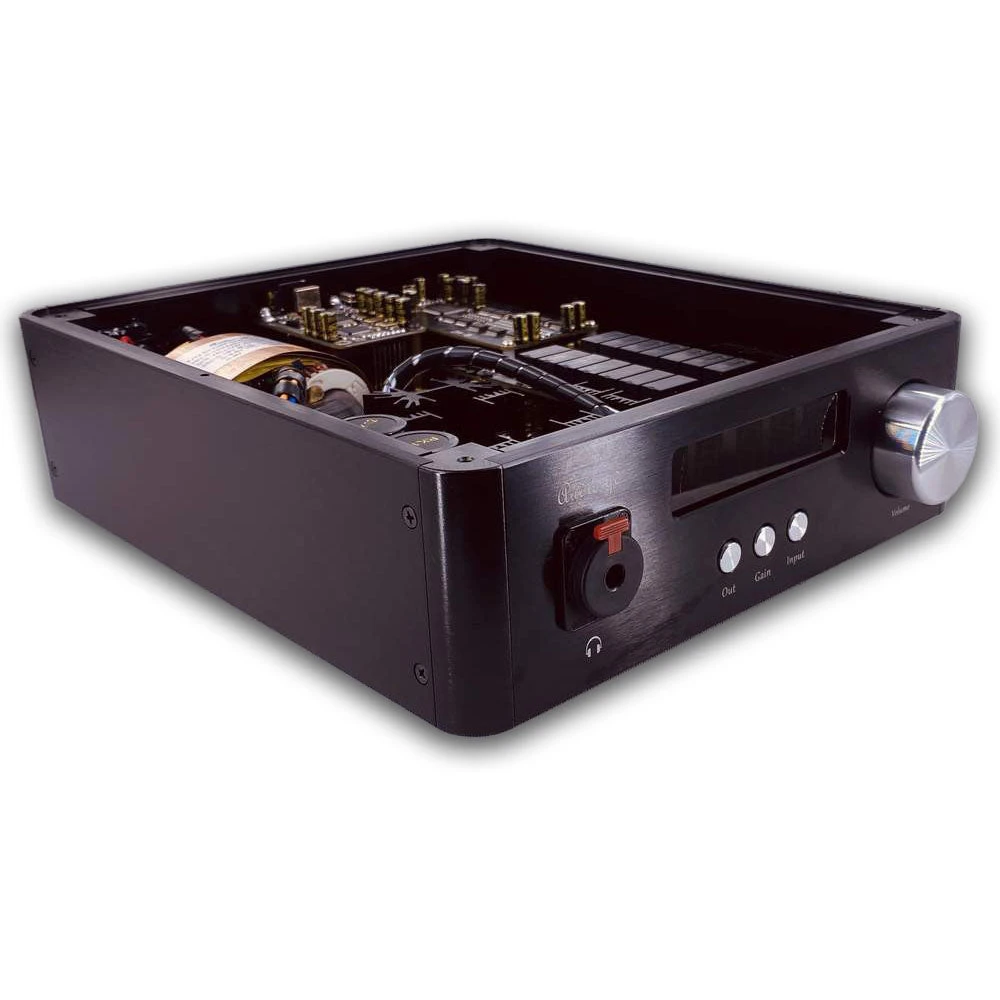

Audio-GD R2R-11 MK2 – R2R All-in-One DAC/Amp

Lieferzeit auf Anfrage.
(Alle Geräte werden nach Kundenbestellung handgefertigt)



Full Upgrade Version

• USB-Modul-Uhren auf Crysteks aufgerüstet
• eingebauter Isolator für das USB-Modul

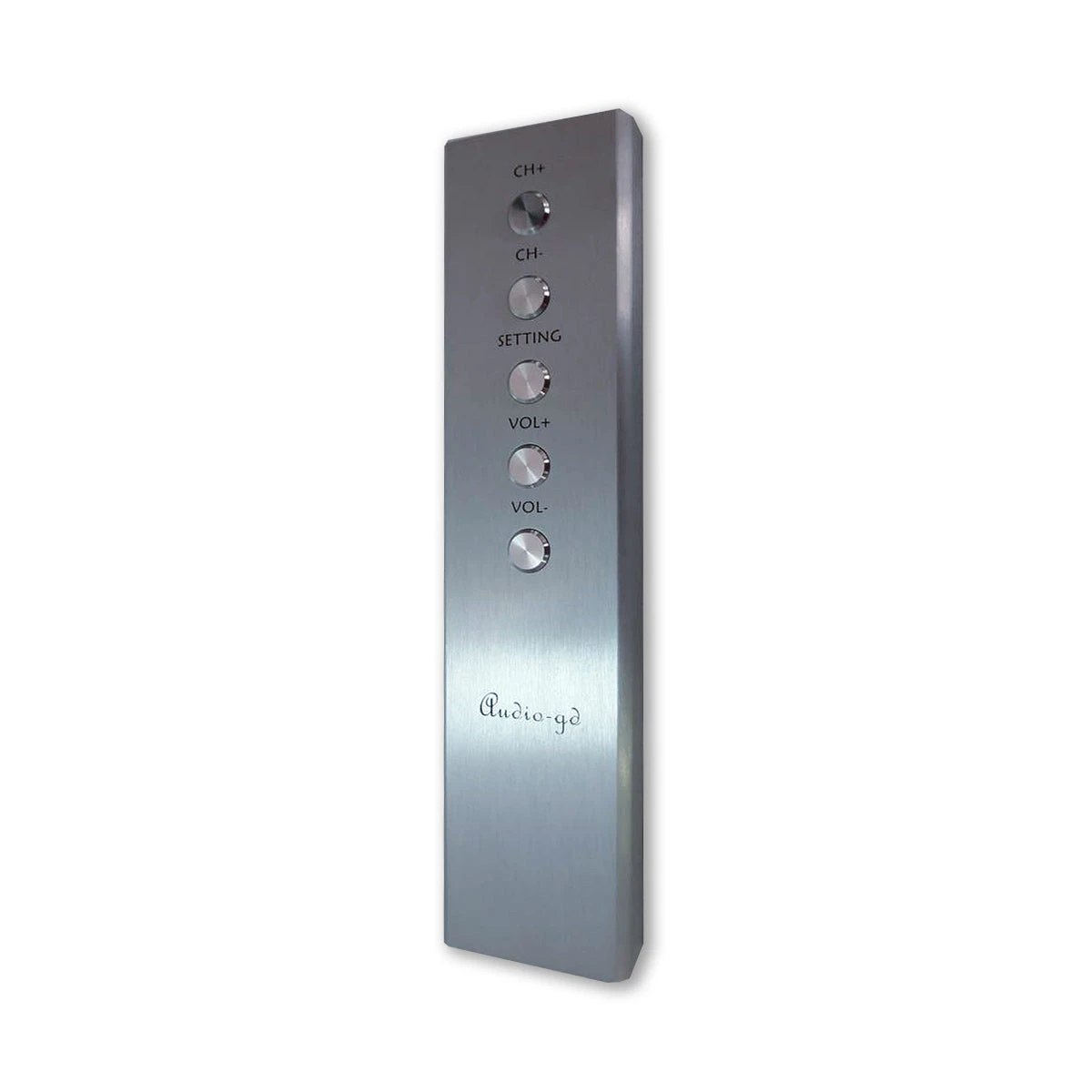

• Metallfernbedienung

Highlights

• Intergierter R2R DAC & Kopfhörerverstärker
• Echte NOS diskrete R-2R DAC Konstruktion
• Vollständig diskreter Transistor-Vorverstärker und Vorverstärker in einem.
• Ausgangsleistung von 3800 mW @25 Ohm, die die meisten Kopfhörer problemlos ansteuert.

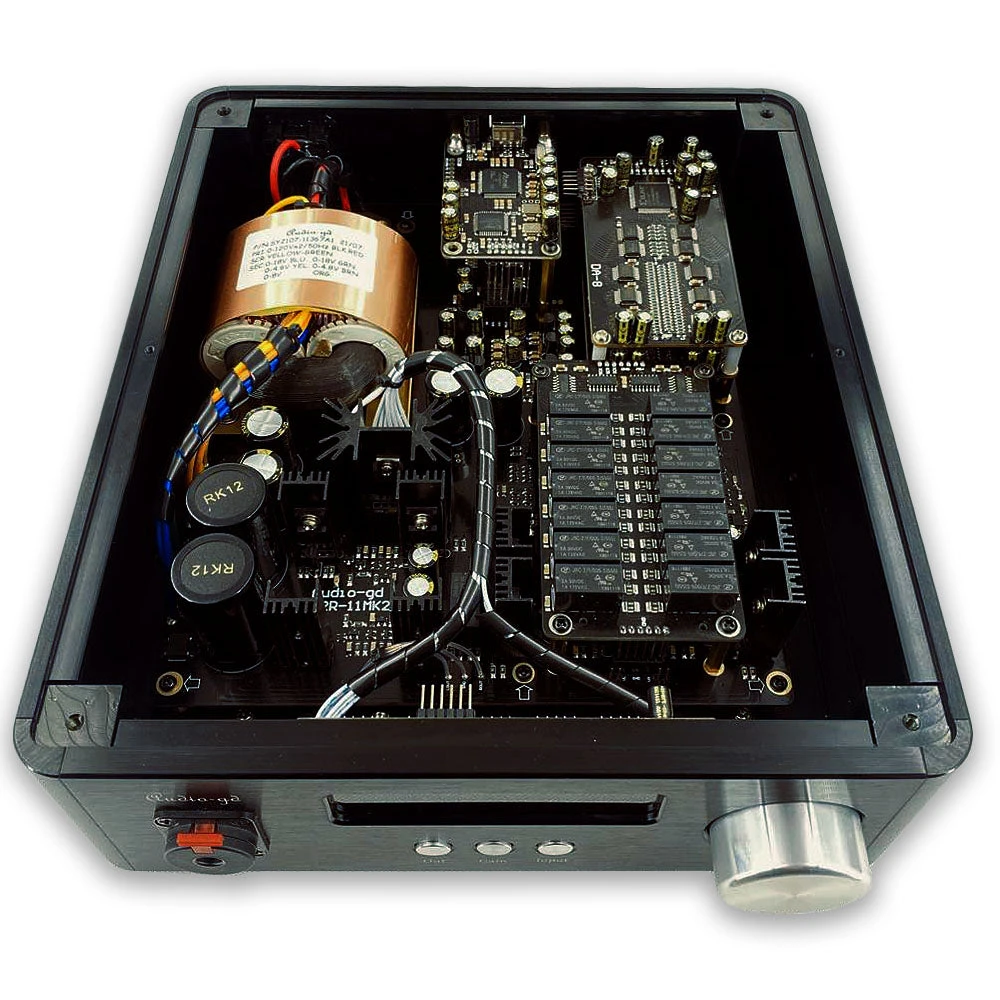

• 4 vollständig diskrete 24bit R-2R-DA-Wandler (2 pro DA-8-Karte), die zwei Push/Pull-Dekoder implementieren.
• 2 vollständig diskrete native DSD-Dekoder.
• Vollständig diskreter Aufbau der Stromsignalübertragung.
• 32bit / PCM384K /DSD512 asynchrone Übertragung über den Amanero 384 USB Eingang
• Die gesamte digitale Schaltung besteht aus 3 CPLDs (programmierbare Chips), die Firmware-Updates zur Verbesserung der Klangqualität in der Zukunft unterstützen.



Einige Dinge, die Sie vor dem Kauf über das NOS-Design wissen sollten

1. NOS Geschichte

In den 1970er Jahren wurde die erste Generation von CDP veröffentlicht, die ein NOS-Design verwendeten. „NOS“ steht für „Non Oversampling“. Bei der Verwendung eines NOS-Designs sind die Spezifikationen gewöhnlich, da die begrenzte Bittiefe des Signals THD und S/N beeinflusst.

Trotz der Tatsache, dass sich das Quantisierungsrauschen auf das S/N auswirkt, erreicht der R-11 MK2 immer noch sehr niedrige Rauschwerte, viel besser als die meisten Röhrenverstärker und Plattenspieler und ähnlich wie ein moderner OS-DAC .

Um auf dem Papier bessere Werte zu erzielen, verwenden viele Designs einen recht komplexen LC-Analogfilter nach der D/A-Wandlung. Aber das LC-Filter hat in der Regel keinen flachen Frequenzgang, und die große Phasenverschiebung, die es verursacht, beeinträchtigt die Klangqualität ebenfalls erheblich.

In den 1980er Jahren wurden Oversampling und FIR-Filter erfunden, die eine Verbesserung der Klangqualität im Vergleich zur Anwendung eines LC-Filters ermöglichten. Auf dem Papier wurden gute Ergebnisse erzielt, so dass diese Technologie seither weitgehend eingesetzt wird.

Einige Leute mochten jedoch den Klang des NOS-Designs immer noch lieber und waren der Meinung, dass es ohne die zusätzliche Verarbeitung den ursprünglichen Charakter des Klangs besser bewahren konnte, wie in der realen Welt, und vertrauten eher ihren Ohren als den Spezifikationen. Wenn Sie also gute Spezifikationen wollen, ist das NOS-Design definitiv nichts für Sie.

2.Diskrete Servo stabilisierte Stromversorgung

Durch die Verwendung der neuesten, diskreten, servostabilisierten Stromversorgung zur Versorgung der digitalen Schaltkreise ist der Geräuschpegel vergleichbar mit dem einer Batterie, jedoch ohne deren trockene und dünne Klangeigenschaften, so dass die Betriebstemperatur des Produkts deutlich niedriger ist als die des Vorgängermodells. Die analogen Schaltkreise werden nach wie vor von einem reinen geregelten Class-A-Netzteil gespeist, um beste Klangergebnisse zu erzielen (Neues Upgrade)

3. Röhrenähnlicher Klang

Das grundlegende NOS-Design hat einen röhrenähnlichen Klang oder ein Vinylgefühl. Das kann damit zusammenhängen, dass die Verzerrung ähnlich wie bei diesen ist, typischerweise zwischen 0,01% und 0,1%. Einige teure USA-gefertigte DAC hat sogar minderwertige Spezifikationen, aber viele Leute denken, es hat einen schönen Klang.

4.Einfacher Signalweg

Der Signalweg des R-11 mk2 ist sehr einfach, der USB- und Spdif-Empfänger gibt direkt ein IIS-Signal an die R-2R-Decoder (DA-8s) aus, ohne dass weitere Komponenten beteiligt sind, und es wird ein Non-Muting-Design angewendet. Daher gibt es beim Wechseln der Tracks ein schwaches Knackgeräusch, aber viel schwächer als bei der vorherigen Generation des R2R 11.

Spezifikationen

S/N Ratio	100db
THD+noise	< 0.04%
Frequency Breadth	20Hz – 90KHz (-3DB)
Output Level	Headphone output : 10V RMS  Variable output : 5V Max Fixed output: 2.5V RMS (High gain) Fixed output: 1V RMS (Low gain)
Output power (headphone.)	3800mW/25 ohm 2400mW/40 ohm 950mW/100 ohm 330mW/300 ohm 165mW/600 ohm
Output impedance	2 ohm /  Headphone output 2 ohm / DAC output

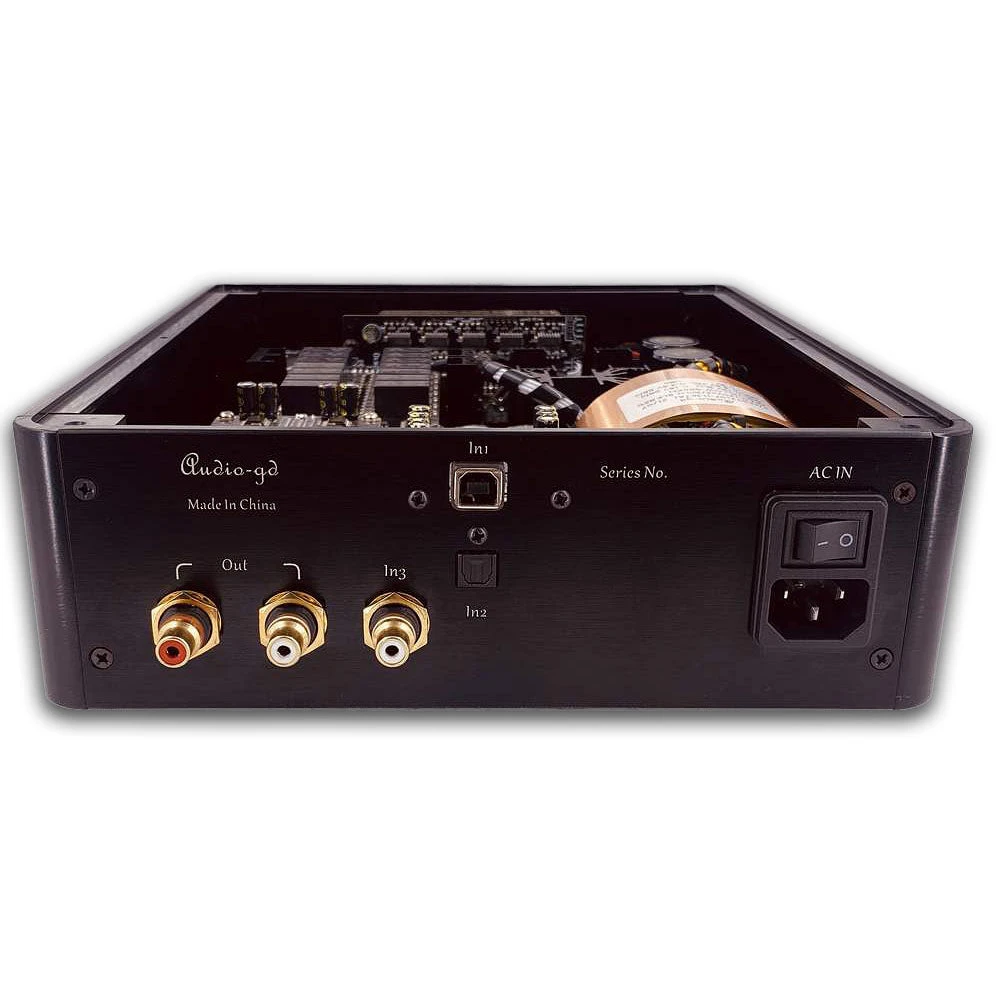

Input Sensitivity	0.5 Vp-p(75 Ohms, Coaxial) 19 dBm (Optical) Some TVs and gaming consoles may not have a sufficient levels to drive the SPDIF inputs
Support Operate Systems (USB)	Windows, Mac，IOS，Linux
Support Sampling	USB PCM model: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz , 192kHz, 352.8kHz,384kHz USB DSD native mode: DSD64-512  Coaxial model: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 192kHz Optical model: 44.1kHz, 48kHz, 88.2kHz, 96kHz
Power Requirement	220-240V OR 100-120V  AC 50/60 Hz
Power Consumption	15W
Package Weight	4.5KG
Product Weight	3.5KG
Dimensions	W240 X L280 X H85(MM, Fully aluminium，with feet, without protrusion )
Accessories	AC power cord            X1 USB cable                X1
