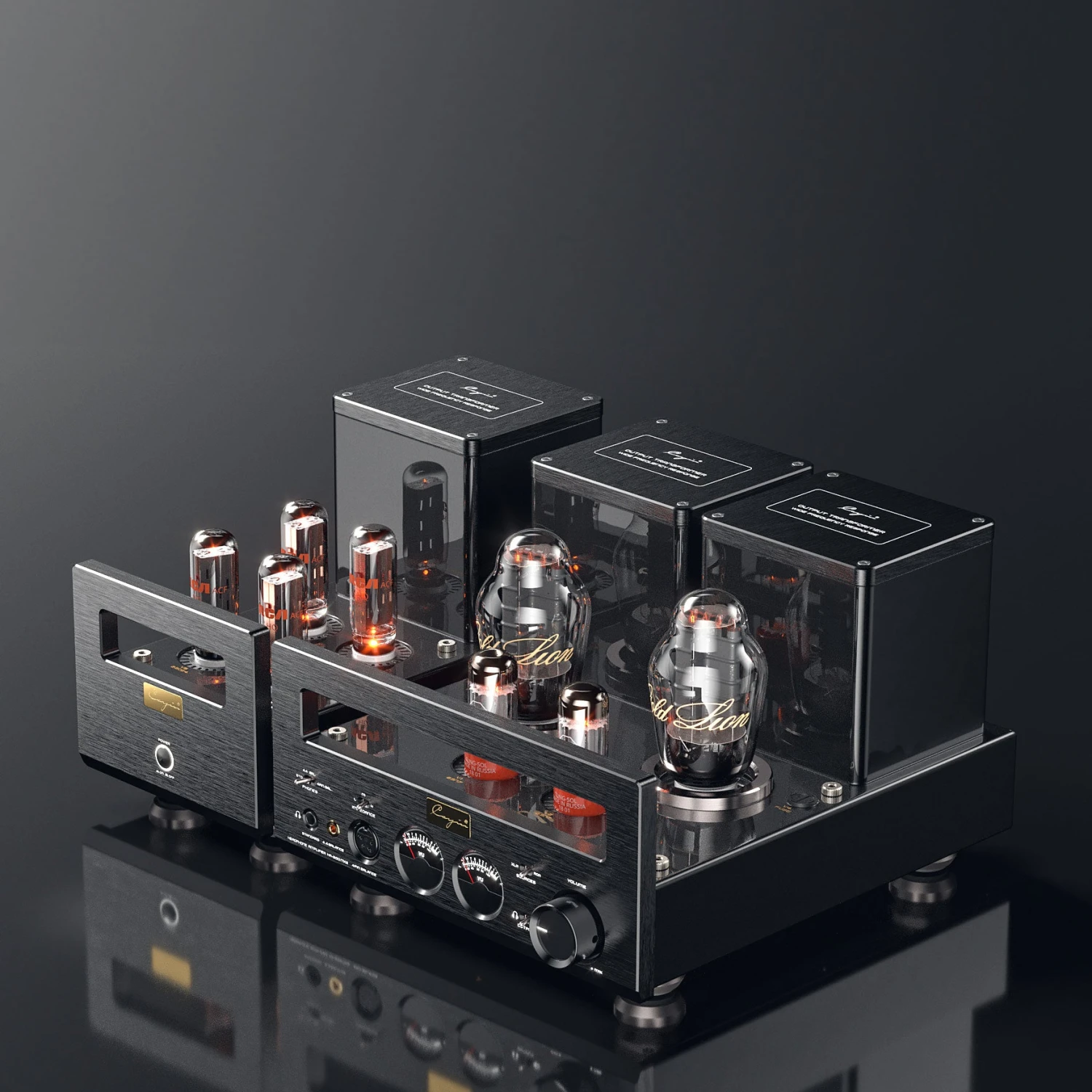

Cayin HA-300MK2 – Class A Röhren-Kopfhörerverstärker

Lieferzeit ca. 2 Wochen (Schwarz)

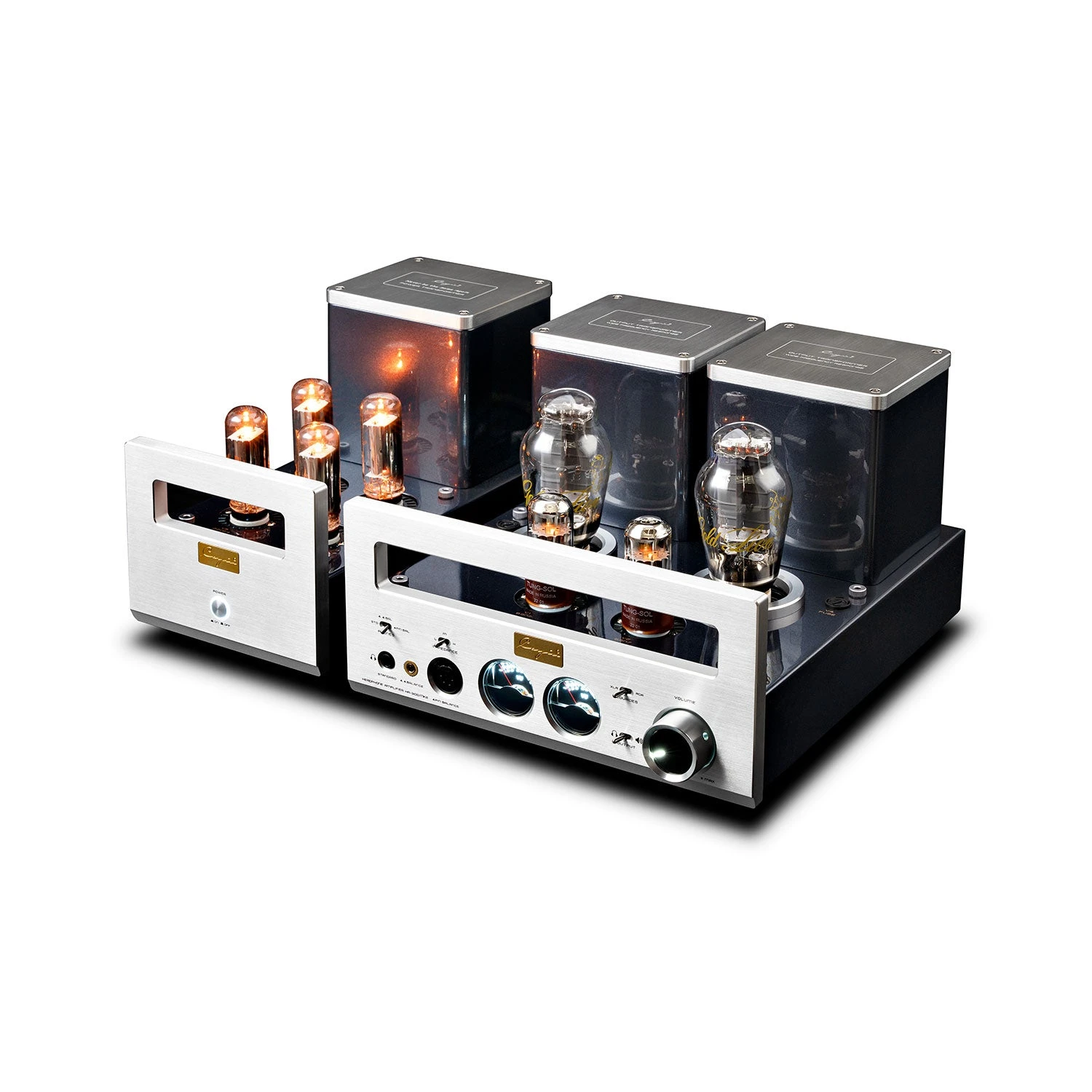

1x Silber auf Lager und sofort lieferbar.

Produkte Zuhause Testen – kostenlos und bis zu eine Woche lang



Das neue Flagschiff ist gelandet!

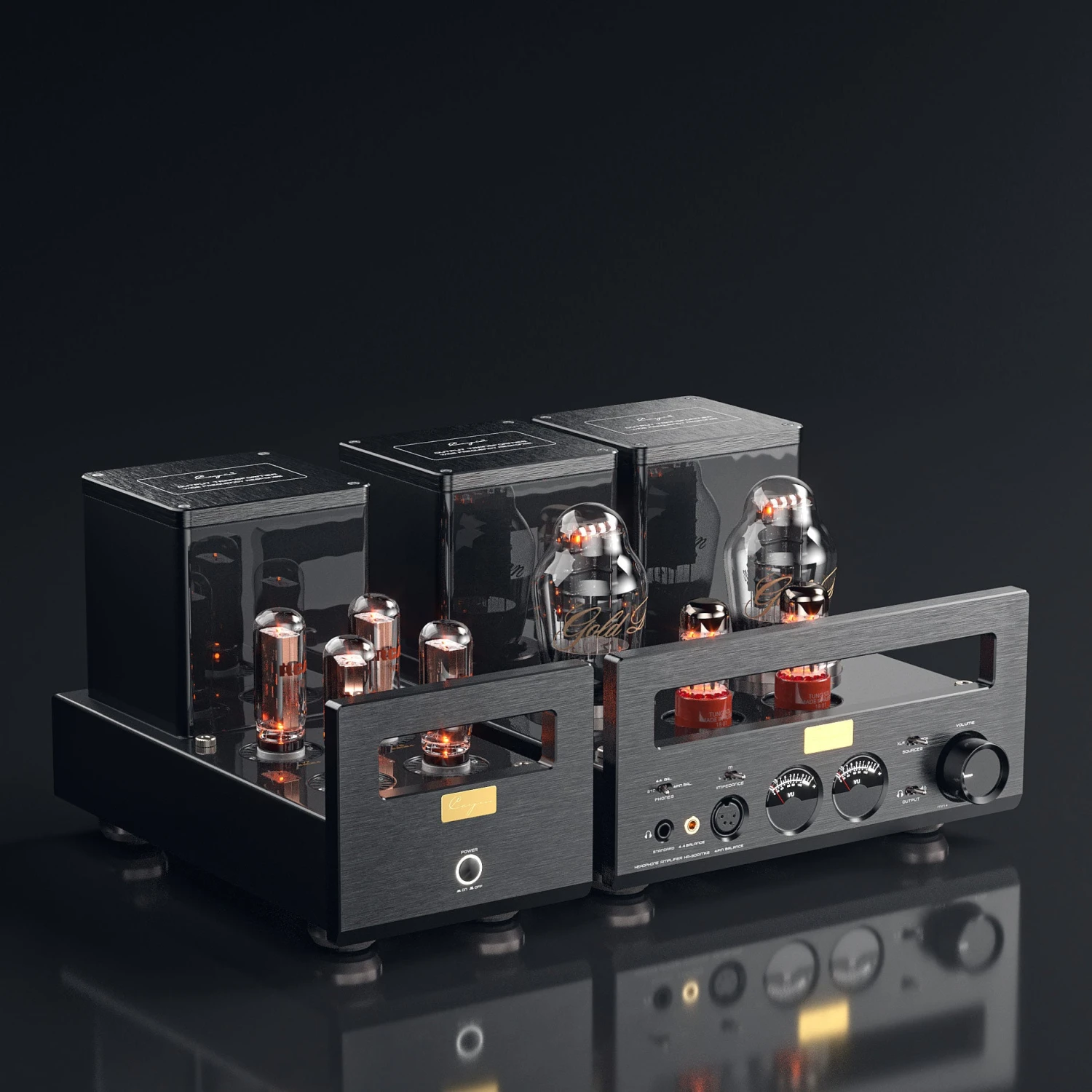

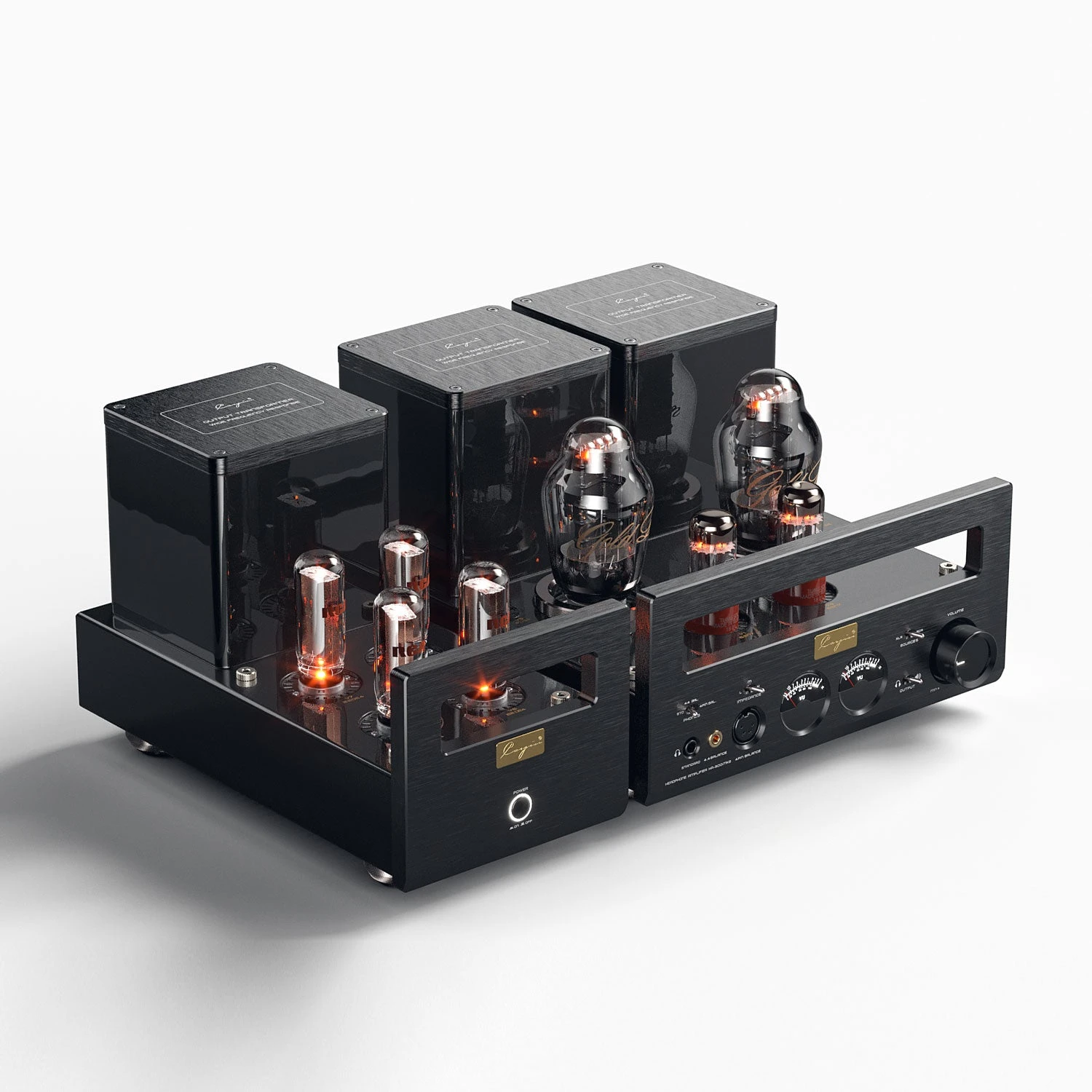

Der Cayin HA-300MK2 ist endlich da. Wie sein Vorgänger, ist der HA-300MK2 ein transformatorgekoppelter Class-A-Kopfhörer- und Lautsprecher-Single-Ended

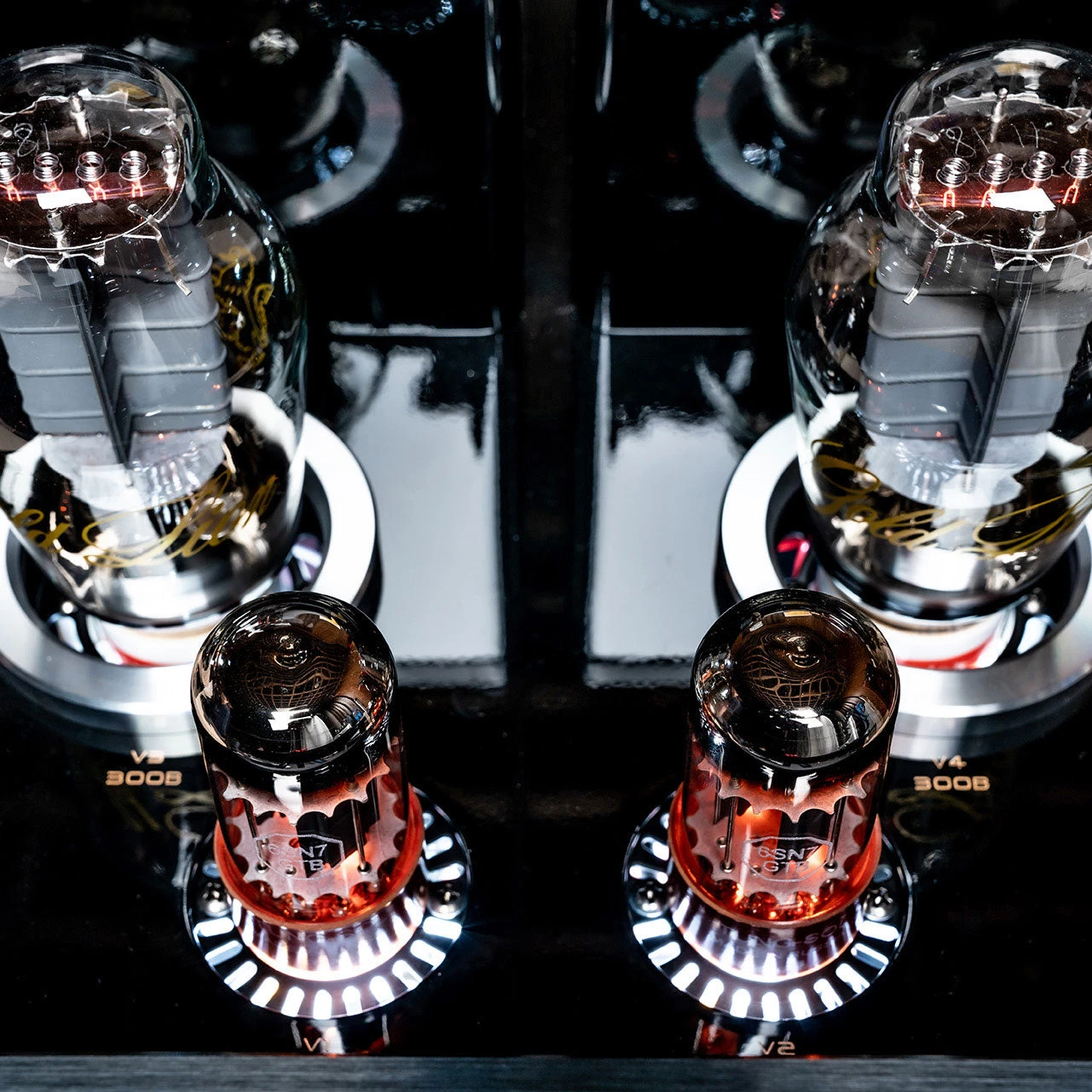

Trioden-Verstärker (SETA). Er verwendet ein abgestimmtes Paar 300B Direct Heated Triode als Ausgangsröhre und ein abgestimmtes Paar 6SN7 als Treiberröhren.

Die Röhrenverstärkungsschaltung wird Single-ended betrieben, weshalb er als SETA bezeichnet wird, und wird dann an ein Paar von Ausgangstransformator für Single-Ended-Kopfhörer, XLR-4 und 4,4 mm symmetrischen Kopfhörerausgang und einen Satz Lautsprecheranschlüsse.

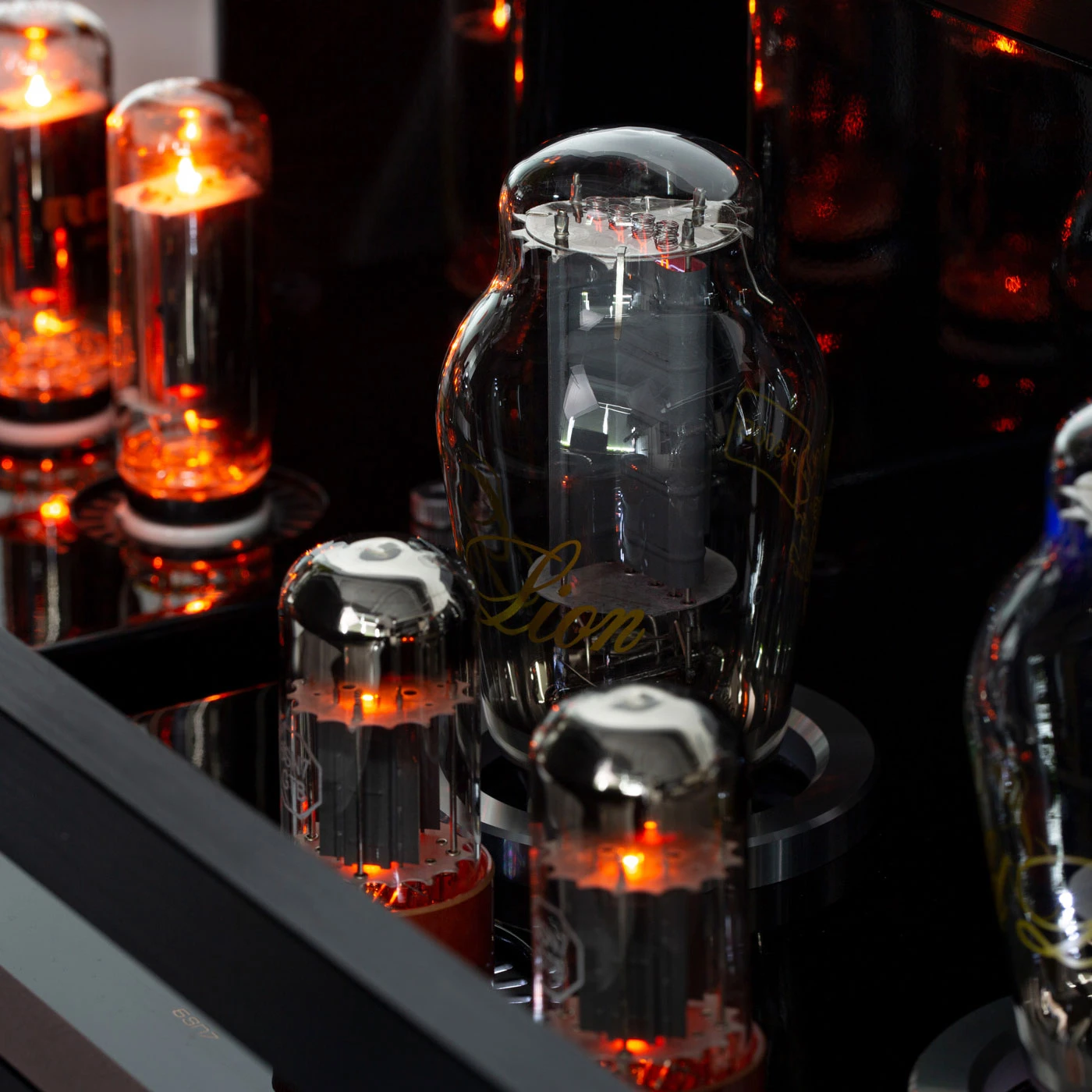

Die unwiderstehliche direkt beheizte Triode 300B

Viele Röhren-Enthusiasten betrachten die Directed Heated Triode (DHT) als den heiligen Gral der Vakuumröhre für Audioanwendungen. DHT bezieht sich auf Triodenröhren, bei denen die Kathode als Glühfaden verwenden und die Kathode während des Betriebs direkt aufheizen.

Sie können als Minimalvariante der Verstärkung betrachtet werden und haben eine große eine große Anhängerschaft, vor allem in der japanischen und chinesischen audiophilen Gemeinde.

Es gibt eine lange Liste von Vakuumröhren, die zu dieser Familie gehören, aber für moderne Audioanwendungen sind die am häufigsten verwendeten DHT 45, 2A3, 300B, 845 und 211, wobei die 300B wahrscheinlich die bekannteste und gefragteste DHT in der audiophilen Gemeinschaft ist.

Der 300B bietet eine attraktive Klangcharakteristik, die dem Traum der Audiophilen sehr nahe kommt. Sie hat einen markanten, vollmundigen Mitteltonbereich, der harmonisch reich an Details, die das Beste aus einem akustischen Instrument herausholen, und die holographische Präsenz so dass die Sänger (oder die Band) direkt vor Ihnen zu stehen scheinen.

Technisch gesehen bietet der 300B eine sehr hohe Linearität bei der Verstärkung. Dies ist wahrscheinlich die natürliche Präsentation und die exzellenten Low-Level-Details, die die Präsenz wiederherstellen die uns näher an die Musik heranbringen.

Cayin verwendet ein abgestimmtes Paar Gold Lion Genelex PX300B als Ausgangsröhre für HA-300MK2. Dies ist eine rauscharme Audio-Triode, die eine sehr gute Frequenzerweiterung mit einer natürlichen, sensiblen und realistischen Klangsignatur. Diese Röhre wird als viele 300B-Benutzer als exzellente Upgrade-Röhre angesehen und als die beste 300B-Röhre für „Normalsterbliche“.



SETA, das „One Way Ticket“ der Puristen

Der Single-Ended Triode Amplifier (SETA) ist ein auf Vakuumröhren basierendes Design, das eine Triodenröhre pro Kanal verwendet, um den Ausgang zu erzeugen, ohne die Plus/Minus-Anteile des Signals in jedem Kanal aufzuteilen.

Im Gegensatz dazu verwendet ein Push/Pull-Verstärker, der der ein Paar (oder mehr) Röhren verwendet, die Plus/Minus-Anteile des Musiksignals aufteilt und dann
wieder zusammensetzen, um die vollständige Musikwelle in jedem Kanal zu bilden.

Die wahrgenommene hohe Klangqualität ist hauptsächlich auf die Einfachheit und den minimalistischen Ansatz der beteiligten Schaltungen zurückzuführen. Ein SET-Kenner beschreibt es als „Zen-Einfachheit zur Wiedergabe der Komplexität der Musik. Weniger ist mehr.“

Cayin hat die Schönheit von SETA erkannt und viel Zeit und Mühe in die Entwicklung
Dutzende von SETAs in unserer Geschichte zu entwickeln. HA-300 und HA-300MK2 verwenden die gleiche 2-stufige single-ended Verstärkung mit 6SN7 als Treiberröhre. Er verstärkt das Eingangssignal auf den entsprechenden Pegel, so dass die 300B-Ausgangsröhre ihre zweite Stufe Verstärkung in einem sehr linearen Zustand durchführt. Einfach ausgedrückt, verstärkt die Treiberröhre die Einzel-Spannung, während die Ausgangsröhren den Strom verstärken.

Cayin verwendet immer 6SN7 als Treiberröhre, wenn wir 300B als Ausgangsröhre verwenden. Chris Marten nannte diese Kombination „legendär in audiophilen Kreisen“ in seinem HA-300 Testbericht (HiFi+ Juli 2018, Ausgabe 161, Seite 69-72).

Für die Umsetzung des HA-300MK2 verwendet Cayin ein abgestimmtes Paar Tung-Sol 6SN7GTB als Treiberröhre aus fast demselben Grund wie Genalex Gold Lion PX300B. Dies ist eine superlineare, rauscharme, leistungsstarke, sehr zuverlässige und natürlich klingende Treiberröhre für die SET-Verstärkung.

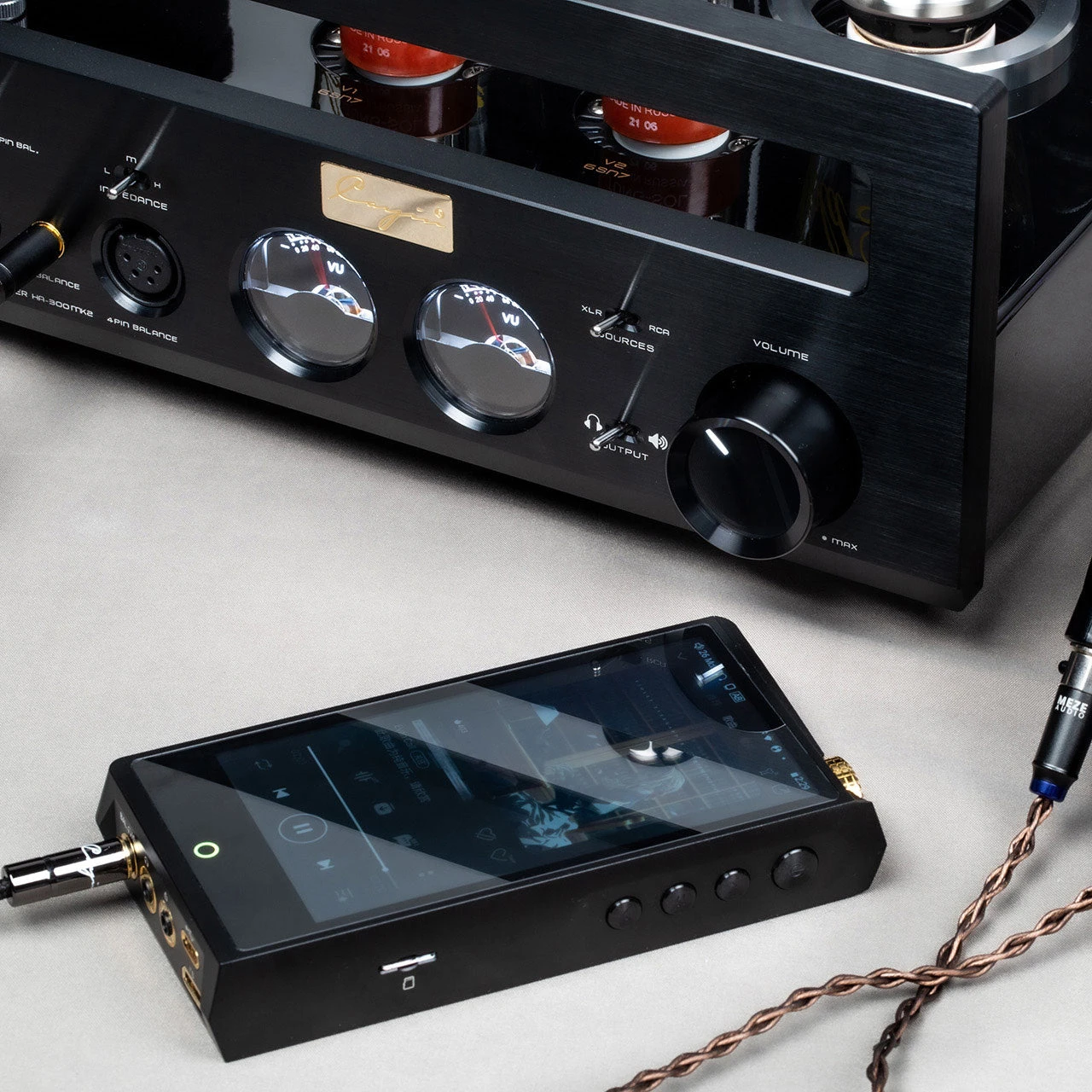

Impedanzangepasste Kopfhörerausgänge

Eine sehr nützliche Funktion des Cayin Röhrenverstärkers ist der impedanzangepasste
angepasste Kopfhörerausgang. Der HA-300 bietet drei Kopfhörerimpedanz-Einstellungen und der Verstärker optimiert seinen Ausgang, um die Kopfhörerlast zu bewältigen.

Kopfhörerbelastung entsprechend der angegebenen Kopfhörerimpedanz

Jeder impedanzangepasste Ausgang ist eine unabhängige Sekundärwicklung der Ausgangstransformatoren. Die Impedanz-Einstellungen sind:

Empfohlen für Zielimpedanz (XLR4 und 4,4mm)

• Niedrig (L): 8Ω~64Ω 32Ω
• Mittel (M): 65Ω-250Ω 64Ω
• Hoch (H): 251Ω~600Ω 300Ω

Die angepasste Kopfhörerimpedanz sollte einen natürlichen Klang mit gut definierter
Basswiedergabe. Dies ist unser empfohlener Ausgangspunkt, aber sie können mit den Einstellungen experimentieren.



Zurück zum Transformator

Zusammenfassend lässt sich sagen, dass die Ausgangstransformatoren des HA-300B extrem kompliziert sind, weil wir ein Paar mehrfach gewickelte Ausgangstransformatoren benötigen, die für drei Kopfhörerausgänge (6,35mm, 4,4mm, XLR4) an der Primärwicklung, und drei impedanzangepasste Kopfhörerausgänge und einen Satz Lautsprecherausgänge an der Sekundärwicklung verantwortlich sind.

Der Transformator spielt eine wichtige Rolle in einem transformatorgekoppelten Röhrenverstärker. Design und die Implementierung von Transformatoren sind ein wichtiger Teil unserer Produktabstimmung. Die Wahl des Transformatorkerns, die Spezifikation des Kupferdrahtes in den verschiedenen Teilen der Wicklung und die Wickelanweisung beeinflussen die Leistung und die Klangsignatur unseres Produkts.

Dies ist eine entscheidende Kernkompetenz, die unsere Produktentwicklungsfähigkeit maximiert, unseren Produktlebenszyklus verlängert und unsere Betriebseffizienz verbessert.

In Anbetracht des Umfangs von Cayins Tätigkeit und der Hingabe, qualitativ hochwertige Röhrenverstärker für unsere Kunden zu bauen, hat Cayin in den sauren Apfel gebissen und in ein kleines Transformatorenwerk in unsere Einrichtungen investiert.

Wir entwerfen und wickeln alle Stromversorgungs- und Ausgangstransformatoren unserer unserer Röhrenverstärker selbst. Dadurch hat die Forschungs- und Entwicklungsabteilung völlige Freiheit bei der Festlegung der Wicklungsanweisungen für unsere Produkte, und wir haben die volle Kontrolle über das Material und die handwerkliche Ausführung der Transformatoren unserer Röhrenverstärker.

Röhrengeregeltes Aussenbordnetzteil

Das Netzteil des HA-300MK2 verwendet einen speziell angefertigten Ringkerntransformator. Dies ist eine spezielle Schaltung zur Versorgung verschiedener Verstärkungsstufen, und wir haben 4 Stück NOS RCA 22DE4 Gleichrichterröhren verwendet, um die eingehende Stromquelle in Gleichstrom umzuwandeln. Dies resultiert in sauberer Strom mit minimalen Störungen für die Verstärkerschaltung.

Die NOS RCA 22DE4 sind eine der besten Versionen der 22DE4-Röhre und wenn sie als Gleichrichterröhre im HA-300MK2 verwendet werden, können sie problemlos 5 bis 10 Jahre lang verwendet werden. Die vier 22DE4 arbeiten unabhängig voneinander. Wenn wir eine 22DE4 Gleichrichterröhre austauschen, können wir das pro Stück tun, ohne dass ein Anpassungsprozess erforderlich ist.



Design und Eigenschaften

• Single-ended Direct-Heated Triode Design, bringt den Charme der Röhren mit natürlicher und realistischer Musikwiedergabe.
• Treiberröhre: abgestimmtes Paar von Tung-Sol 6SN7GTB
• Ausgangsröhre: abgestimmtes Paar Genalex PX300B
• Gleichrichter-Röhre: 4 Stück NOS RCA 22DE4

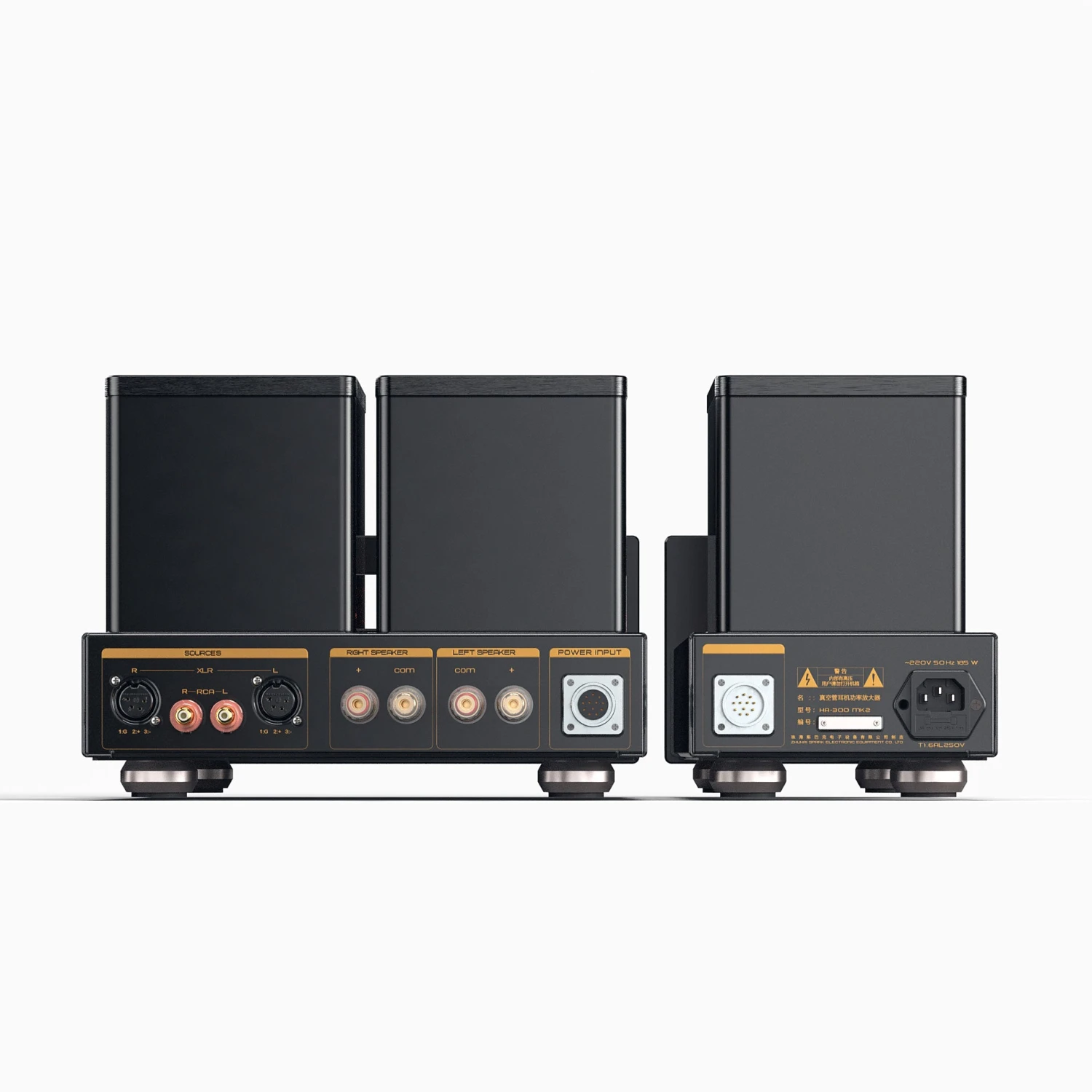

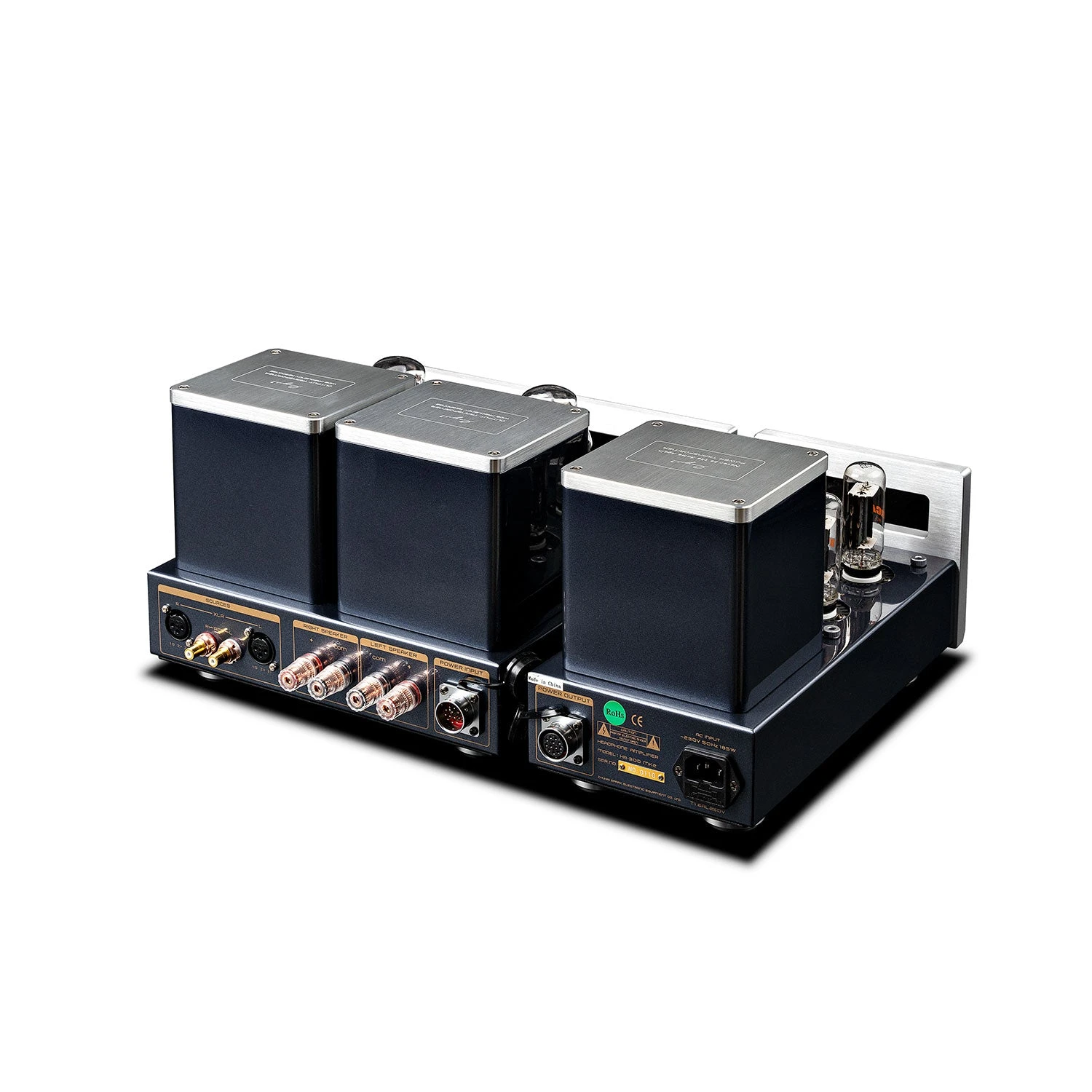

• Unterstützt symmetrischen (XLR) und unsymmetrischen (RCA) Eingang, symmetrischer Eingang wird durch ein Paar Eingangsübertrager in einen unsymmetrischen transformiert.

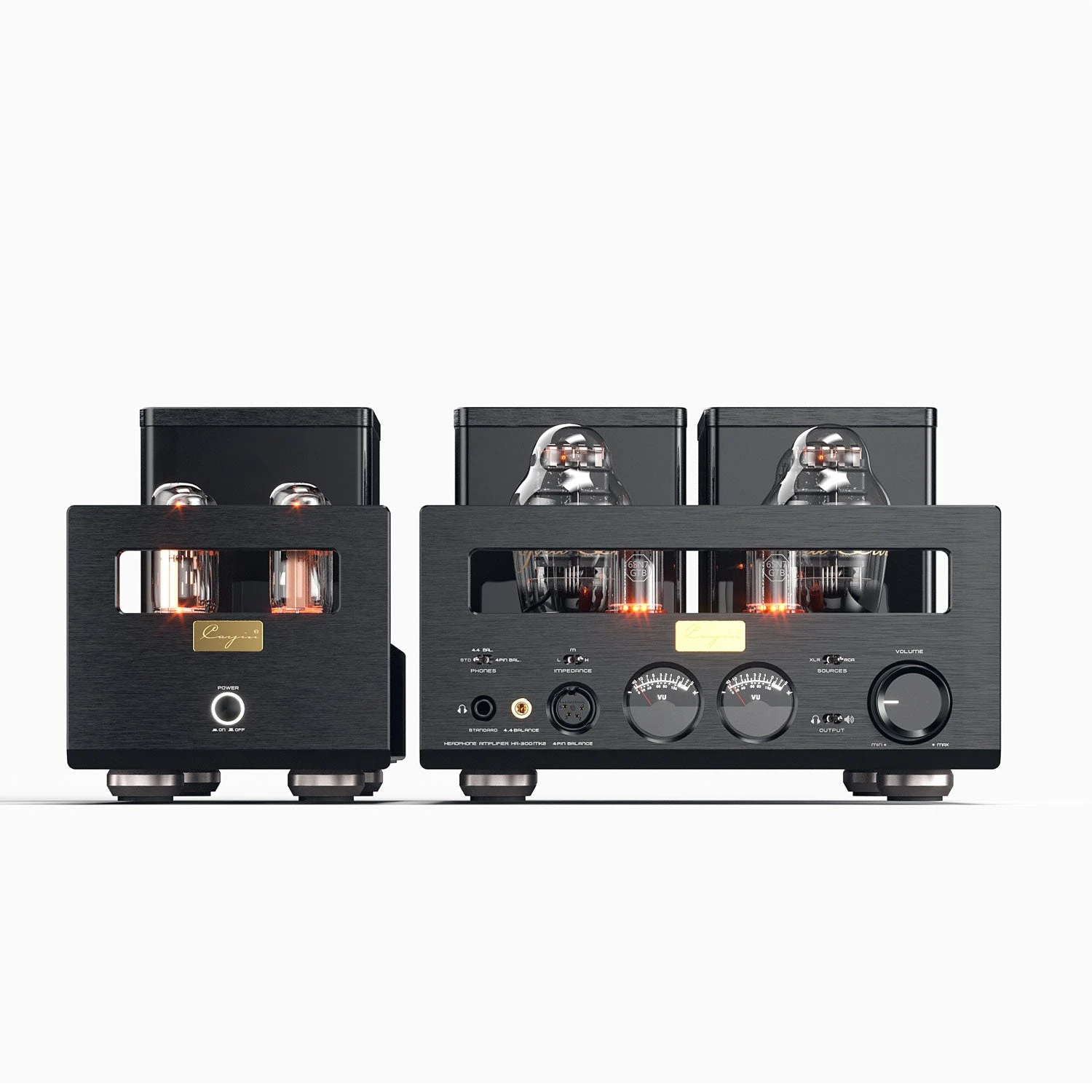

• Der Ausgang des 300B verfügt über ein Paar speziell entwickelter und hochwertiger EI-Ausgangsübertrager für Lautsprecher, unsymmetrisch (6,35 mm) oder symmetrischen (4-pol. XLR und 4,4 mm) Kopfhörerausgang .
• Drei impedanzangepasste Kopfhörerausgänge (L, M und H) stehen zur Auswahl, damit der HA-300MK2 mit einer Vielzahl von Kopfhörern zufriedenstellend umgehen kann.
• Leistungsstarker Kopfhörerausgang, der auch anspruchsvolle Kopfhörer mit reichlich Headroom.
• Speziell angefertigter Kieselgel-Stoßdämpfer als Anti-Schock-Puffer zwischen kritischen Röhren komponenten, Chassis-Hauptrahmen und Röhrensockel, entfernt die Mikrofonie des 300B DHT effektiv und sorgt für eine ruhige und realistische Wiedergabe von empfindlichen Kopfhörern.
• Minimierung von Interferenzen durch verstärkte Abschirmung der Transformatoren, effektives Schaltungslayout und optimiertes Schaltungsdesign
• 60-Sekunden-Startverzögerungsschaltung zur Verbesserung des Schaltungsschutzes und Minimierung von Knackgeräuschen beim Hochfahren.

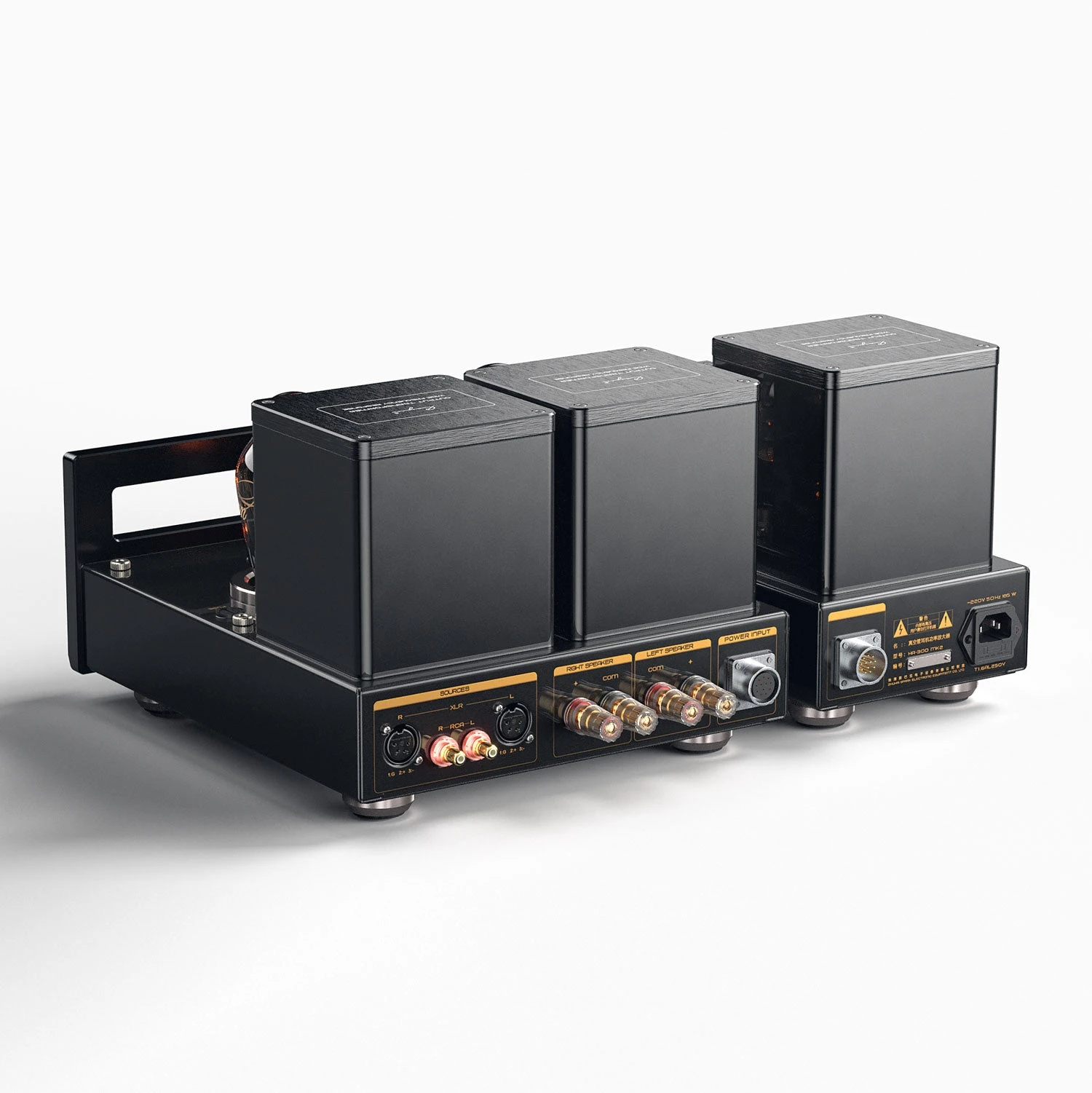

• Ein Satz Lautsprecheranschlüsse als alternativer Ausgang, kann als integrierter Lautsprecherverstärker mit 8 Watt pro Kanal und Class-A-Ausgang genutzt werden.
• Ein externes Netzteil sorgt für eine reine und gleichmäßige Stromversorgung der Verstärkerschaltung mit minimaler Interferenz.
• Hochwertiger Ringkerntransformator aus eigener Entwicklung und Fertigung sowie EI-Ausgangstransformatoren.
• Hochspannungsgleichrichtung mit einem Satz von vier NOS RCA 22DE4 Röhren.

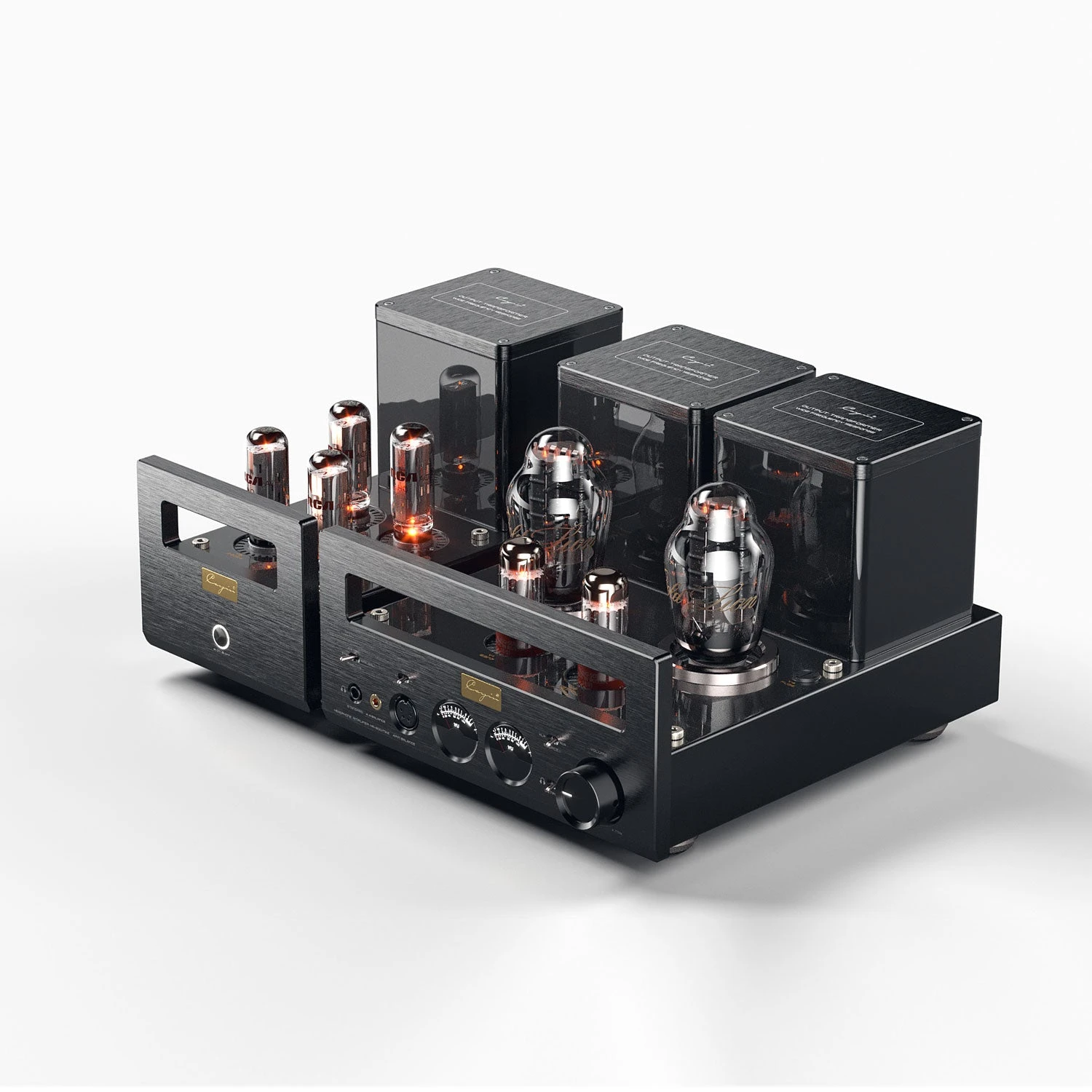

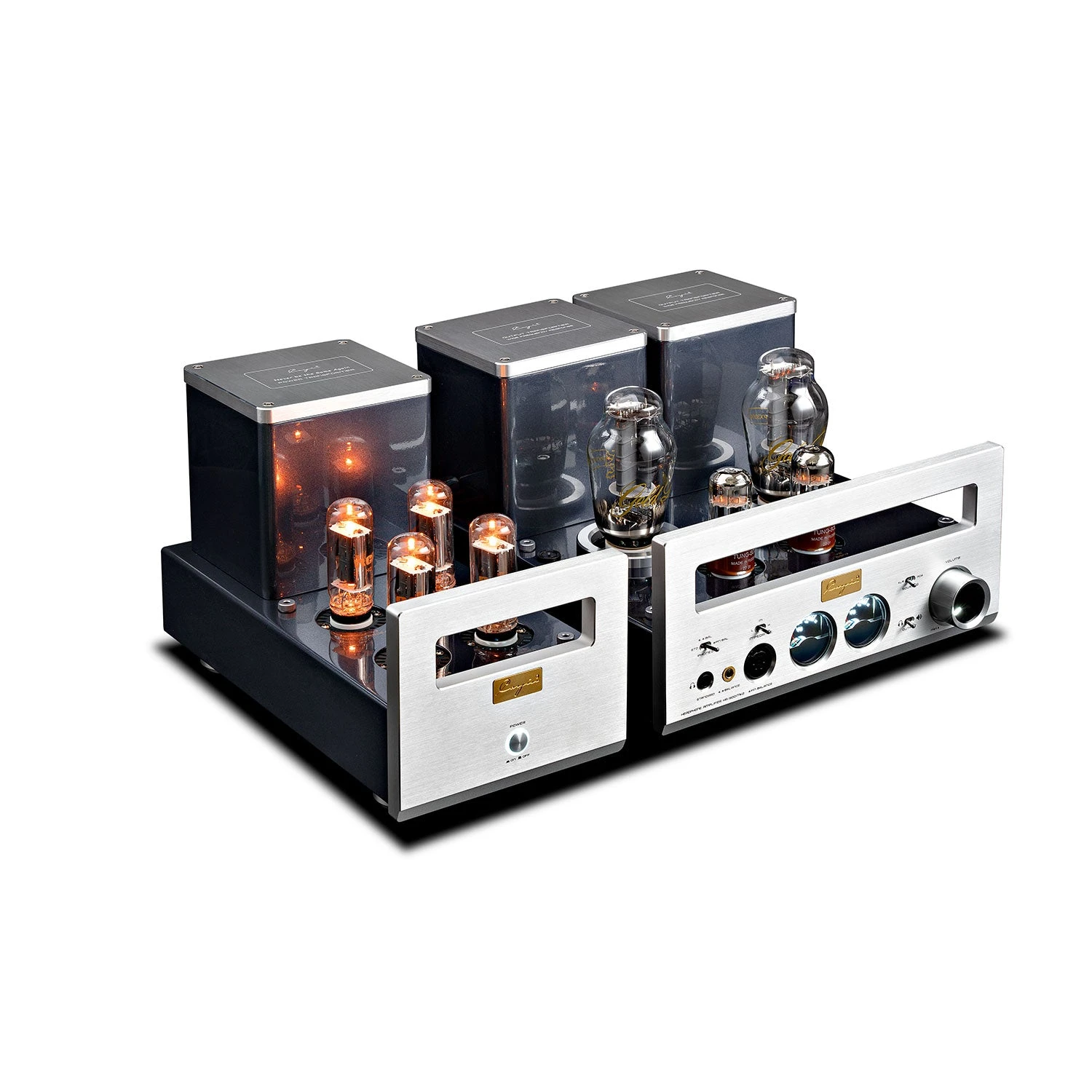

• Zwei-Boxen-Design mit mehrstufiger, röhrengeregelter Stromversorgung reduziert Störungen der Signalverstärkung effektiv durch unabhängig geregelte Stromversorgung für die Spannungsverstärkungsschaltung. Optimiert die Stromversorgung Stromversorgung für alle Schaltkreise und verbessert die Audioleistung erheblich.
• Punkt-zu-Punkt-Verkabelung, um den kürzesten Signalweg zu gewährleisten und Transparenz und Verfeinerung der Audioleistung zu erreichen.
• Hochpräziser elektronischer Lautstärkeregler JRC MUSES72320V mit 41 Stufen
• ALPS-Potentiometer für eine rauscharme und präzise Lautstärkeregelung
• Hochwertiger MultiCap-Koppelkondensator verbessert Auflösungsvermögen und Klangbild.
• Hochwertiges abgeschirmtes versilbertes Kabel für die interne Verkabelung, minimiert Interferenzen während der internen Übertragung.
• Wunderschön gestaltetes und verarbeitetes VU-Meter
• Lock On-Schnellverschlüsse aus Kupfer in Luftfahrtqualität mit versilbertem Teflon
• Kabel für den Anschluss der externen Stromversorgung.
• Abnehmbarer Vakuumröhren-Abschirmkäfig, leicht zu entfernen und zu installieren.



Technische Daten
